　　線路故障分段排查法:

　　排查依據:消防弱電施工圖 編碼圖

　　施工圖確定線路走向，編碼圖鎖定故障設備位置，兩者結合合理確定分段位置重點排查部位:故障線路首尾設備、過線盒接頭位置、裝修施工區域。

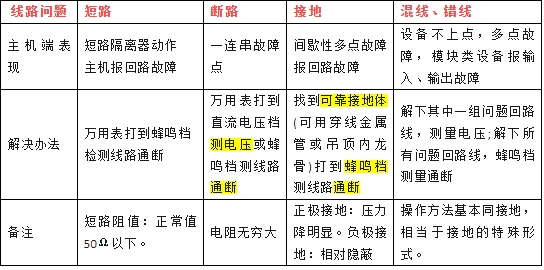

　　說明：

　　接地表現：線路虛接、線路不穩定

　　接地檢查操作方法：萬用表使用蜂鳴檔：一個表針接觸可靠接地體，另一個表針接觸導線，發出蜂鳴聲，代表線路接地。(注意：不帶電操作)

　　混線形式：回路線與回路線混線、回路線與電源線混線、24V電源線與電話線混線等。

　　一、總體上進行分析

　　火災自動報警系統回路故障有以下幾種原因及排除故障方法:

　　(一)回路板損壞或松動

　　有的時候回路板與卡槽接觸不良會導致系統無法識別回路板或回路板損壞導致回路故障。

　　排除消防回路故障方法:將回路板拆出來再裝回去，確定回路板損壞后更換回路板。

　　(二)回路線接地或短路

　　回路線接地或短路會導致火災報警主機報出回路故障，其原因是因?yàn)榫€路接地或短路后會影響整條回路線的供電。排除消防回路故障方法:排查線路，解決線路短路或接地問題。

　　(三)個別外部設備損壞

　　個別外部設備損壞，例如感煙探測器、手動報警按鈕、消防控制模塊等外部設備損壞都會使回路線路電壓不穩定，從而導致回路故障。排除消防回路故障方法:排查外部設備故障，更換損壞的外部設德心視頻。

　　二、線路常見問題

　　1)總線接地、總線對地絕緣阻值太低，造成系統不穩定(導線穿管時損傷、長期浸泡在水中、接頭或端子與預埋盒接觸、總線接口板損壞等)。

　　2)總線與其它線路間絕緣電阻較低、不同回路總線間絕緣電阻低。

　　3)24V電源接反(造成模塊報24V斷線故障)。

　　4)24V與總線、模塊類設備控制線反饋線等接混淆(如24V錯接到總線端子，總線錯接到24V端子)。

　　5)室外線路未采取防雷、避雷措施，經常因雷擊造戍系統損壞。

　　解決方法:

　　在線路敷設完成后，應測試線路對地電阻，應該大于20MΩ。(包括總線、24V電源、電話線、廣播線、層顯485總線等)。

　　測試總線、24V電源、電話線的線間電阻，不應該小于1000KΩ;廣播線的線間電阻一般應大于10Ω.

　　檢查總線與24V、電話線、廣播線的之間的電阻，不應出現短路現象。室外布線應穿鋼管附設，并采取防雷、防水措施。

　　三、查線、故障處理

　　首先，記錄下故障點位總數等，看故障設備類型。一般分為總線設備，控制類設備兩大類。故障類型如果為全回路設備，我們可以認定為總線故障，如果故障設備類型為控制類設備，應檢測控制電源，一般為直流24V電源。今天我們來學習一下總線類設備故障的檢測與檢修。

　　總體思路：打開報警主機后排面板，找到對應的信號線回路編號。并用萬用表選擇直流檔測量線路電壓(國內設備信號線線路電壓一般為18V左右，非恒定電壓)。如果電壓正常，一般可判斷非回路板故障。此時應摘下故障回路信號線總線，用萬用表測量其電壓，此方法可檢測是否和其他口路串聯，或受到其他電源信號的干擾。檢測結果如果帶電壓，根據電壓等級判斷串入信號線的設備類型。如果摘下后測量電壓為零，應檢測其線間電阻值大小。線間值若過小，則可以判斷線間短路，線間阻值一般大于1000KΩ。如果線間阻值正常，應測量其正負電源對地電阻值大小。在線路帶有設備情況下，注意不可使用搖表，防止過電壓損壞設備。通過一系列檢測，判斷出故障原因。

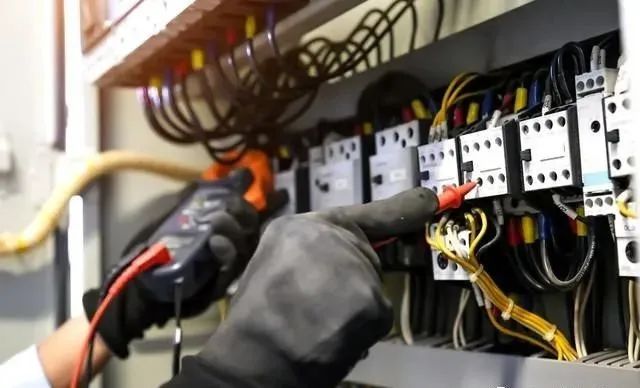

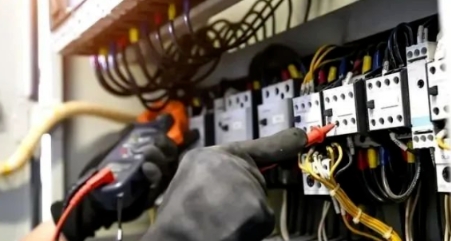

　　具體查線步驟

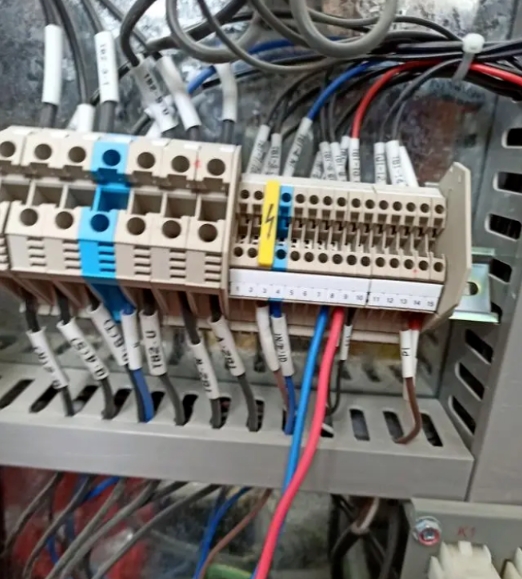

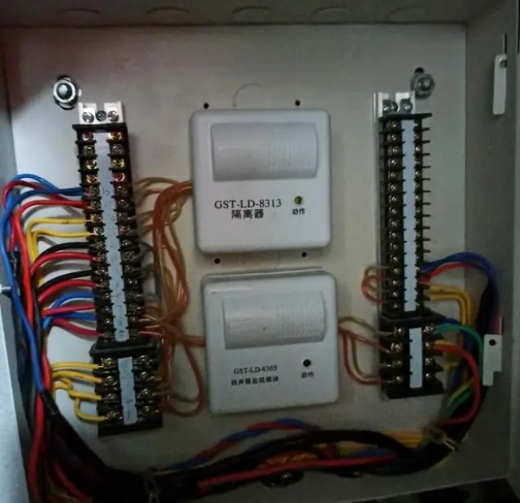

　　1、首先根據報警主機故障時間，詢問現場人員在此時間段內有無相關發現(如漏水)及施工(如裝修)操作，一般可迅速找到故障地點。如果未能了解到相關情況，可根據系統竣工圖紙，采用分段分支法。即根據現場情況，從該段故障區域分段拆開接線頭，一條分支一條分支的推出故障分支。我們找到對應回路的端子箱，一般在弱電豎井內。在端子箱內找到信號線分線。全部摘下，逐一測量線間阻值，對地阻值，測量過程中接地端可采用接地線、或以穿線管、橋架、消火栓管道等代替接地線。建議采用線路取中檢查法，逐步縮小排查范圍。如1000米，從中間500米左右處斷開，確定是那一個500米后，從250米處斷開，最后排查出相應的故障點。找出故障線后將正常的信號線重新接到主線端子上。

　　2、排除故障后，一定要檢查所有拆除的接頭，重新燙錫焊接。用絕緣膠帶包扎好后，蓋上保護蓋板。檢查端子箱接線是否牢固。重新接上主機，一般故障可自動消除，如果故障未消除，可關閉主機電源后重新啟動。

　　3、如果檢查所有線路正常，主機仍報回路故障，可通過與甲方或使用者協商，將其余回路掛接到此回路上查看是否仍報回路故障。若故障仍無法消除，可以肯定為主機回路板故障，需聯系生產廠家更換回路板。

　　線路檢查實際操作方法總結：

　　第一步:測量回路板出線端電壓。萬用表直流電壓檔測量電壓大于18V，代表電壓正常。(電壓正?？梢耘懦芈钒骞收? 排除法應用。

　　第二步:摘下回路板出線端，萬用表測量回路間線間電壓，目的是排除是不是其他回路信號線或其他電源串入該回路(排除法)

　　摘線后線間電壓：①線間電壓為0(代表:沒有其他電源設備或其他回路信號線串入該回路，故障可以基本鎖定是線間電阻或接地電阻存在問題。?線間電壓有顯示數值，代表有其他類型電源設備串入該回路，為該回路提供電壓。

　　第三步:測量回路總線線間電阻、接地電阻(前提：第二步線間電壓為0，已排除其他線路串入)

　　分兩大段測量，第一段：從回路板出線端到達接線端子箱之間的回路總線(信號線干線);第二段：從接線端子箱至現場設備之間的回路總線(此段可分若干小段或若干分支回路)

　　查總線2個建議：①先斷掉24V電源，?解下所有分支線，為查線提供良好環境，便于查線。

　　測量回路總線線間電阻、對地電阻(是否短路、接地)。

　?、倬€間電阻過小(電阻小于50Ω)，或使用萬用表蜂鳴檔蜂鳴響，代表線間短路。

　?、诰€間電阻一般大于1MΩ，代表線路總線無問題，可以鎖定下一段。

　　問題：判定線間短路或接地

　　解決：折中取值法。例如講回路從中間位置斷開，先檢查上一段(確認線路有無故障)，排除無故障后，再次折中取值檢查法，進一步縮短檢查范圍，直到最終找到故障問題點。

　　附：一、指針式“萬用表”的使用

　?、偃f用表的作用：測量直流電壓、交流電壓、電阻、電容、二極管三極管等。

　?、谌f用表基本機構：

　　萬用表由三大部分組成：表頭、測量線路、轉換開關。

　　(1)表頭：通常采用磁電式測量機構作為萬用表頭。

　　(2)測量線路:一般萬用表的測量線路由多量程直流 電流表，多量程交流電壓及多量程歐姆表組成。

　　(3)轉換開關:萬用表各種測量種類及量程的選擇是 靠轉換開關來實現的。

　　③萬用表使用前檢査：

　　外觀無破損，試驗儀表，在各種測試條件下，指針指示位置 都應正確，若指示不確，則應將其調至正確位置。

　?、?要檢査有合格證和外觀表面無破損;

　?、?檢査插表筆:紅表筆插正“+”極孔,黑表筆插負“-”極孔;

　?、?機械調零:測量前，應看指針是否在機械零位，如不在零位時應進行機械 調零,即將指針調到零位;

　?、苋f用表的測量：

　　1)電流、電壓的測量：

　　所選檔位應公上設備被測數值，若無法估算被測數值的范圍，應先將轉換開關 置于相應測量的最大量程，然后，根據所測數值，再將轉換開關調至最合適檔 位，一般為指針落在滿刻度的1/2-2/3的位置。

　　2)電阻的測量：

　　先將轉換開關置于Rx100檔,對電阻進行粗測，然后，根據指針偏轉程度，再 進行換檔調零，進行精確測量。測電阻每換一次檔都要進行“歐姆調零”。

　　3)讀數值：

　　不同的檔位應選擇相應的刻度線進行讀數。讀取歐姆檔電阻值時-應將讀數乘 以相應擋位倍數。

　　4)關表

　　萬用表使用完畢，應把轉換開關置于“off”檔或者交流電壓最大檔。

　?、萑f用表使用注意事項：

　　1)電流、電壓的測量：

　　所選檔位應大于設備被測數值，若無法估算被測數值的范圍，應先將轉換開關 置于相應測量的最大量程，然后，根據所測數值，再將轉換開關調至最合適檔 位，一般為指針落在滿刻度的1/2-2/3的位的。

　　2)電阻的測量：

　　先將轉換開關置于Rx100檔,對電阻進行粗測，然后，根據指針偏轉程度，再進行換檔調零，進行精確測量。測電阻每換一次檔都要進行“歐姆調零”。

　　3)讀數值：

　　不同的檔位應選擇相應的刻度線進行讀數。讀取歐姆檔電阻值時?應將讀數乘以相應擋位倍數。
