【知識分享】高位消防水箱的作用及設置要求！

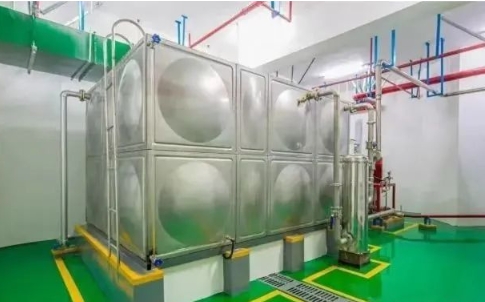

　　高位消防水箱在消防系統中扮演著至關重要的角色，其主要作用包括：

　　1、提供初期滅火用水：在高層建筑中，高位消防水箱能夠在消防水泵無法維持所需水壓的情況下，從樓頂直接供水，確保有足夠的水壓支持滅火過程。

　　2、保證必要的水壓：高位消防水箱的設置確保了即使在消防水泵故障的情況下，系統仍能保持一定的水壓，這對于啟動自動噴水系統等關鍵滅火措施至關重要。

　　3、緊急供水：在火災初期，高位消防水箱能夠提供必要的水量，為救援爭取寶貴時間，并作為消防水泵啟動的緩沖時間，確保在關鍵時刻能夠迅速響應。

　　《消防設施通用規范》 GB55036-2022

　　一、必須設置高位消防水箱的場所

　　高層民用建筑、3層及以上單體總建筑面積大于10000m2的其他公共建筑，當室內采用臨時高壓消防給水系統時，應設置高位消防水箱。

　　二、高位消防水箱設置的基本要求(通用規范的要求)

　　高位消防水箱應符合下列規定：

　　1 室內臨時高壓消防給水系統的高位消防水箱有效容積和壓力應能保證初期滅火所需水量;

　　2 屋頂露天高位消防水箱的人孔和進出水管的閥門等應采取防止被隨意關閉的保護措施;

　　3 設置高位水箱間時，水箱間內的環境溫度或水溫不應低于5℃;

　　4 高位消防水箱的最低有效水位應能防止出水管進氣。

　　三、高位消防水箱設置的一般要求

　　消防給水及消火栓系統技術規范 GB50974-20145.2.1 臨時高壓消防給水系統的高位消防水箱的有效容積應滿足初期火災消防用水量的要求，并應符合下列規定：

　　1 一類高層公共建筑，不應小于36m3，但當建筑高度大于100m時，不應小于50m3，當建筑高度大于150m時，不應小于100m3;

　　2 多層公共建筑、二類高層公共建筑和一類高層住宅，不應小于18m3，當一類高層住宅建筑高度超過100m時，不應小于36m3;

　　3 二類高層住宅，不應小于12m3;

　　4 建筑高度大于21m的多層住宅，不應小于6m3;

　　5 工業建筑室內消防給水設計流量當小于或等于25L/s時，不應小于12m3，大于25L/s時，不應小于18m3;

　　6 總建筑面積大于10000㎡且小于30000㎡的商店建筑，不應小于36m3，總建筑面積大于30000㎡的商店，不應小于50m3，當與本條第1款規定不一致時應取其較大值。

　　5.2.2 高位消防水箱的設置位置應高于其所服務的水滅火設施，且最低有效水位應滿足水滅火設施最不利點處的靜水壓力，并應按下列規定確定：

　　1 一類高層公共建筑，不應低于0.10MPa，但當建筑高度超過100m時，不應低于0.15MPa;

　　2 高層住宅、二類高層公共建筑、多層公共建筑，不應低于0.07MPa，多層住宅不宜低于0.07MPa;

　　3 工業建筑不應低于0.10MPa，當建筑體積小于20000m3時，不宜低于0.07MPa;

　　4 自動噴水滅火系統等自動水滅火系統應根據噴頭滅火需求壓力確定，但最小不應小于0.10MPa;

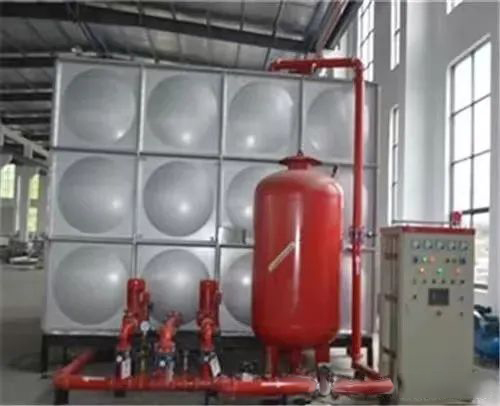

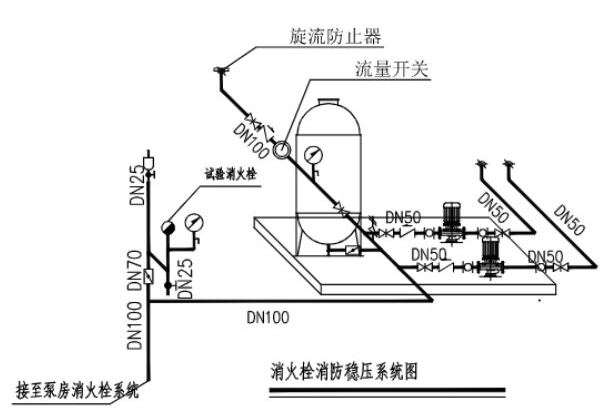

　　5 當高位消防水箱不能滿足本條第1款～第4 款的靜壓要求時，應設穩壓泵。

　　5.2.3 高位消防水箱可采用熱浸鋅鍍鋅鋼板、鋼筋混凝土、不銹鋼板等建造。

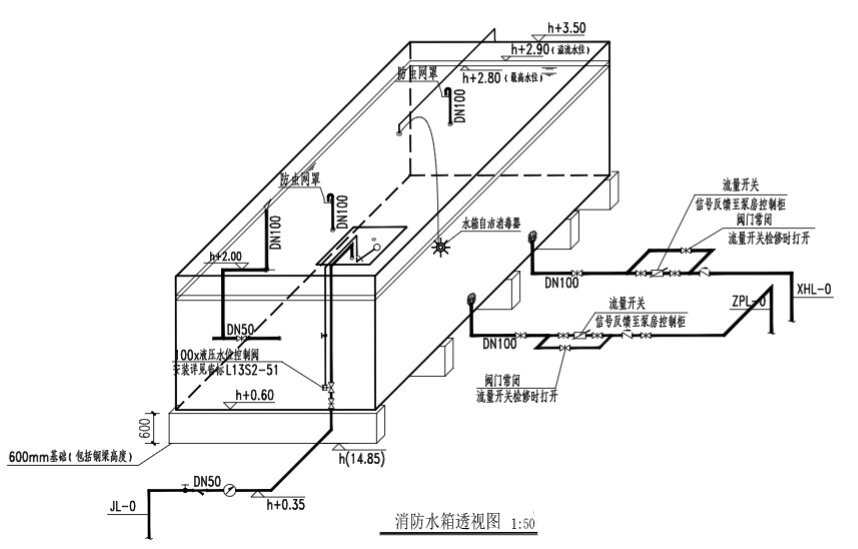

　　5.2.4 高位消防水箱的設置應符合下列規定：

　　1 當高位消防水箱在屋頂露天設置時，水箱的人孔以及進出水管的閥門等應采取鎖具或閥門箱等保護措施;

　　2 嚴寒、寒冷等冬季冰凍地區的消防水箱應設置在消防水箱間內，其他地區宜設置在室內，當必須在屋頂露天設置時，應采取防凍隔熱等安全措施;

　　3 高位消防水箱與基礎應牢固連接。

　　5.2.5 高位消防水箱間應通風良好，不應結冰，當必須設置在嚴寒、寒冷等冬季結冰地區的非采暖房間時，應采取防凍措施，環境溫度或水溫不應低于5℃。

　　5.2.6 高位消防水箱應符合下列規定：

　　1 高位消防水箱的有效容積、出水、排水和水位等，應符合本規范第4.3.8條和第4.3.9條的規定;

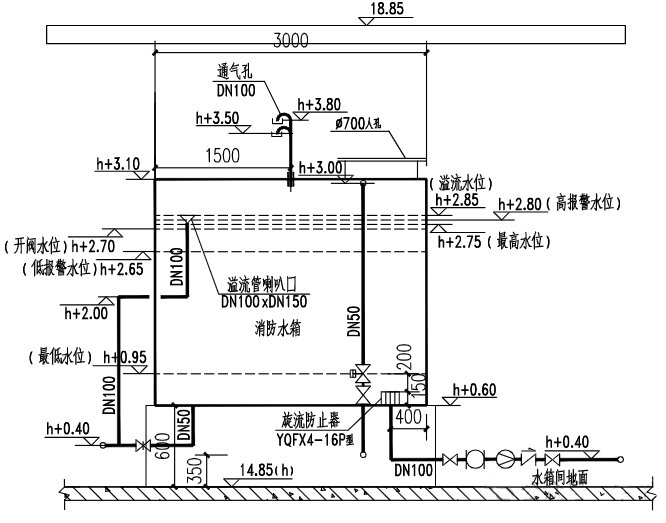

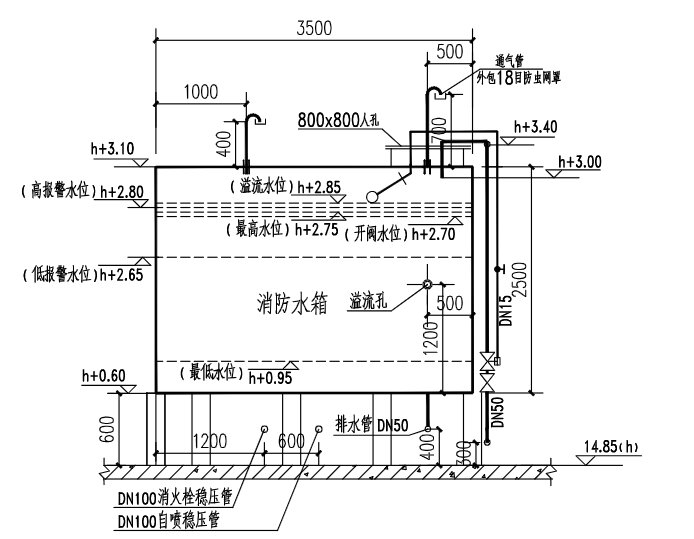

　　2 高位消防水箱的最低有效水位應根據出水管喇叭口和防止旋流器的淹沒深度確定，當采用出水管喇叭口時，應符合本規范第5.1.13條第4款的規定;當采用防止旋流器時應根據產品確定，且不應小于150mm的保護高度;

　　3 高位消防水箱的通氣管、呼吸管等應符合本規范第4.3.10條的規定;

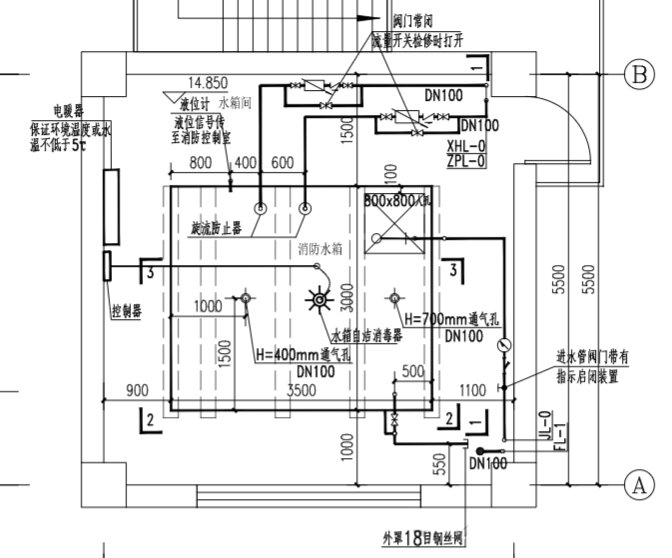

　　4 高位消防水箱外壁與建筑本體結構墻面或其他池壁之間的凈距，應滿足施工或裝配的需要，無管道的側面，凈距不宜小于0.7m;安裝有管道的側面，凈距不宜小于1.0m，且管道外壁與建筑本體墻面之間的通道寬度不宜小于0.6m，設有人孔的水箱頂，其頂面與其上面的建筑物本體板底的凈空不應小于0.8m;

　　5 進水管的管徑應滿足消防水箱8h充滿水的要求，但管徑不應小于DN32，進水管宜設置液位閥或浮球閥;

　　6 進水管應在溢流水位以上接入，進水管口的最低點高出溢流邊緣的高度應等于進水管管徑，但最小不應小于100mm，最大不應大于150mm;

　　7 當進水管為淹沒出流時，應在進水管上設置防止倒流的措施或在管道上設置虹吸破壞孔和真空破壞器，虹吸破壞孔的孔徑不宜小于管徑的1/5，且不應小于25mm。但當采用生活給水系統補水時，進水管不應淹沒出流;

　　8 溢流管的直徑不應小于進水管直徑的2倍，且不應小于DN100，溢流管的喇叭口直徑不應小于溢流管直徑的1.5倍～2.5倍;

　　9 高位消防水箱出水管管徑應滿足消防給水設計流量的出水要求，且不應小于DN100;

　　10 高位消防水箱出水管應位于高位消防水箱最低水位以下，并應設置防止消防用水進入高位消防水箱的止回閥;

　　11 高位消防水箱的進、出水管應設置帶有指示啟閉裝置的閥門。自動噴水滅火系統設計規范 GB50084-2017

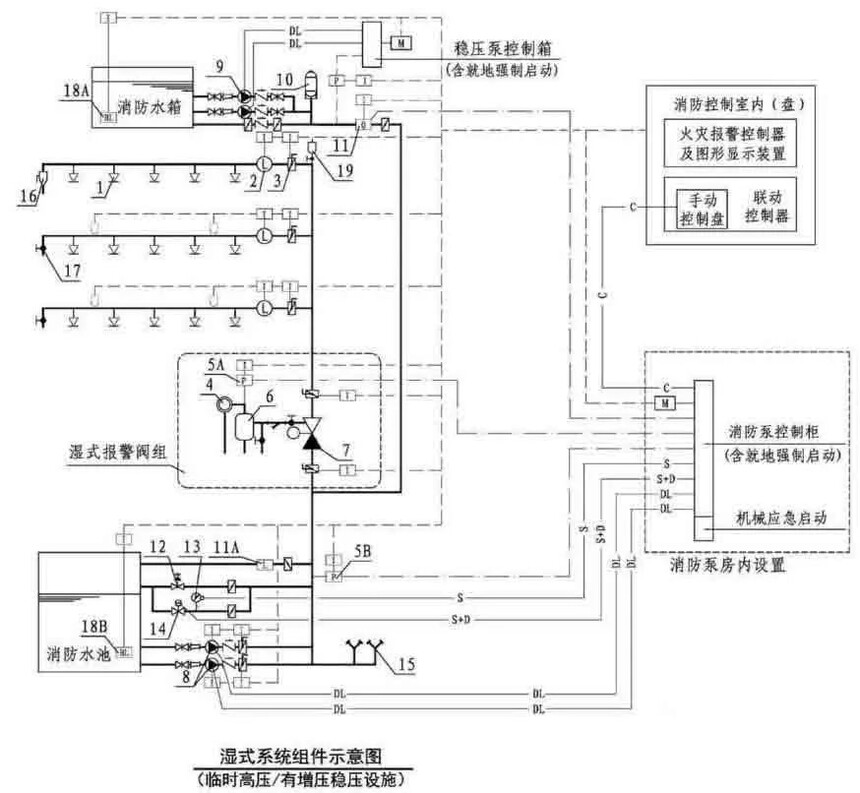

　　10.3.1 采用臨時高壓給水系統的自動噴水滅火系統，應設高位消防水箱。自動噴水滅火系統可與消火栓系統合用高位消防水箱，其設置應符合現行國家標準《消防給水及消火栓系統技術規范》GB 50974的要求。

　　10.3.2 高位消防水箱的設置高度不能滿足系統最不利點處噴頭的工作壓力時，系統應設置增壓穩壓設施，增壓穩壓設施的設置應符合現行國家標準《消防給水及消火栓系統技術規范》GB 50974的規定。

　　10.3.3 采用臨時高壓給水系統的自動噴水滅火系統，當按現行國家標準《消防給水及消火栓系統技術規范》GB 50974的規定可不設置高位消防水箱時，系統應設氣壓供水設備。氣壓供水設備的有效水容積，應按系統最不利處4只噴頭在最低工作壓力下的5min用水量確定。干式系統、預作用系統設置的氣壓供水設備，應同時滿足配水管道的充水要求。

　　10.3.4 高位消防水箱的出水管應符合下列規定：

　　1 應設止回閥，并應與報警閥入口前管道連接;

　　2 出水管管徑應經計算確定，且不應小于100mm。
