　　【培訓重點】

　　1、了解火災報警控制器與相關設備的連接方式。

　　2、掌握火災報警傳輸設備的通信功能。

　　3、掌握火災報警控制器與消防聯動控制器的通信功能。

　　4、掌握火災報警控制器與消防控制室圖形顯示裝置的通信功能。

　　5、熟練掌握火災報警控制器與相關設備通信狀態的判斷方法。

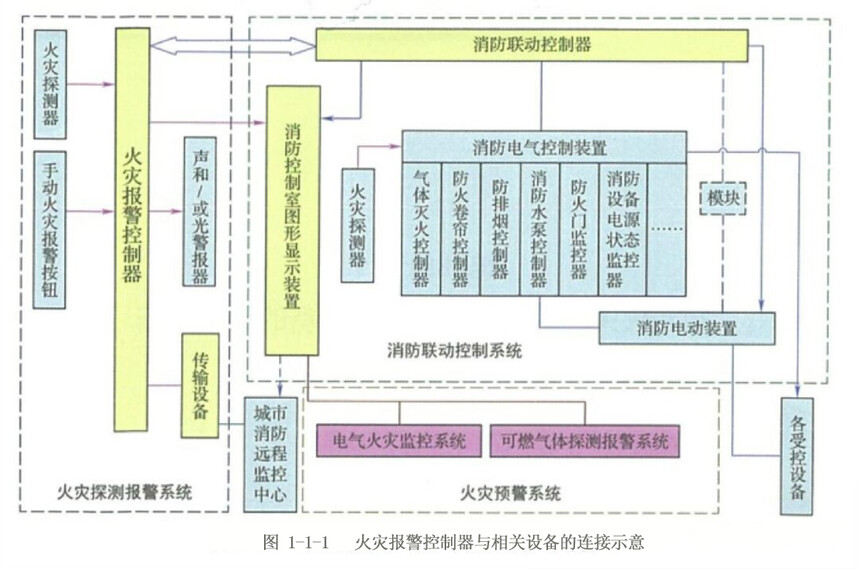

　　一、火災報警控制器與相關設備的連接方式

　　消防控制室是建筑消防系統的信息中心、控制中心、日常運行管理中心和各自動消防系統運行狀態監視中心，也是建筑發生火災和日?；馂?zāi)演練時的應急指揮中心;在有城市消防遠程監控系統的地區，消防控制室也是建筑與遠程監控中心的信息交互中心。

　　消防控制室應能集中控制、顯示和管理建筑內所有消防設施包括火災報警與消防聯動控制設施設備的狀態信息，并能將狀態信息通過網絡傳輸?shù)匠鞘邢肋h程監控中心。

　　消防控制室圖形顯示裝置與火災報警控制器、消防聯動控制器、電氣火災監控器、可燃氣體報警控制器、火災報警傳輸設備等消防設備之間，應采用專用線路連接。

　　火災報警控制器一般采用RS232、RS485、RS422總線接口，以及CAN總線接口或RJ45以太網接口同消防控制室圖形顯示裝置通信，向消防控制室圖形顯示裝置發送信息。

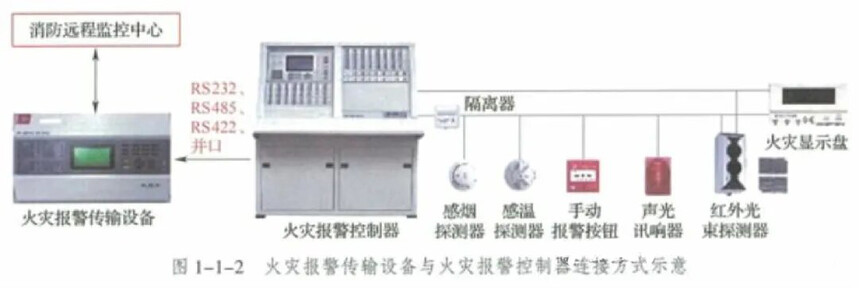

　　火災報警控制器通過串口RS232、RS485、RS422以及并口等數據傳輸接口向火災報警傳輸設備傳輸相關報警信息。

　　二、火災報警傳輸設備的通信功能

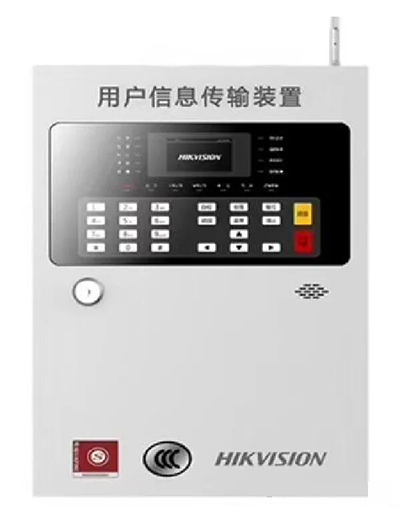

　　火災報警傳輸設備也稱用戶信息傳輸裝置(傳輸設備或傳輸裝置)，設置在聯網用戶端，通過報警傳輸網絡(公用通信網或?qū)Ｓ猛ㄐ啪W(wǎng))與城市消防遠程監控中心進行信息傳輸。

　　1.信息的接收與傳輸功能

　　1)傳輸裝置應能接收來自火災報警控制器的火災報警、監管報警、故障報警、屏蔽信息，發出指示信息傳輸?shù)墓庑盘柣蛐畔⑻崾尽?/p>

　　2)傳輸裝置應能在10s內將報警信息傳送至監控中心。

　　3)在使用指示燈方式指示信息傳輸狀態時，宜采用指示燈閃爍方式指示信息正在傳輸中，常亮方式指示信息傳輸成功。光信號應在信息傳輸成功或火災探測報警系統復位后至少保持5min。

　　4)傳輸裝置應能優先接收和傳輸火災報警信息。

　　5)傳輸裝置在傳輸信息失敗后，應能發出指示傳輸信號失敗或通信故障的聲信號。

　　2.手動報警功能

　　(1)傳輸裝置應設手動報警按鍵(鈕).當手動報警按鍵(鈕)動作時，傳輸裝置應能在10s內將手動報警信息傳送至監控中心。

　　(2)傳輸裝置在手動操作并傳輸信息期間，手動報警指示燈應閃亮，在得到監控中心的正確接收確認后，該指示燈應常亮并保持60s。

　　(3)使用傳輸設備的手動報警功能適合以下幾種情況:

　　1)接收到人工報火警時(非手動火災報警按鈕);

　　2)確認火災后;

　　3)自動傳輸火警信號失敗后

　　3.本機故障報警功能

　　(1)傳輸裝置應設置獨立的本機故障總指示燈。

　　(2)當發生下列故障時，傳輸裝置應在100s內發出本機故障聲、光信號，并指示故障類型:

　　1)傳輸裝置與監控中心間的通信線路(鏈路)不能保障信息傳輸。

　　2)傳輸裝置與建筑消防設施間的連接線發生斷路、短路和影響功能的接地(短路時發出報警信號除外)

　　3)備用電源的充電器與備用電源間連接線的斷路、短路

　　4)備用電源與其負載間連接線的斷路、短路。

　　三、控制器與消防聯動控制器的通信功能

　　消防聯動控制器應能接收來自相關火災報警控制器的火災報警信號，顯示報警區域，發出火災報警聲、光信號，報警聲信號應能手動消除，報警光信號應保持至消防聯動控制器復位，并且消防聯動控制器接收到火災報警信號后，應在3s內發出啟動信號;當消防聯動控制器與火災報警控制器之間的連接線發生斷路、短路和影響功能的接地時，消防聯動控制器應發岀故障報警信號并指示岀故障類型。

　　火災報警控制器(聯動型)應能接收來自火災探測器及其他火災報警觸發器件的火災報警信號，指示火災發生部位和發生時間，并將火災報警部位信息發送給消防聯動控制設備。

　　四、消防控制室圖形顯示裝置與火災報警控制器的通信功能

　　1.通信故障報警功能

　　(1)消防控制室圖形顯示裝置應能監視并顯示與各類控制器通信的工作狀態。(2)消防控制室圖形顯示裝置在與控制器及其他消防設備(設施)之間不能正常通信時，應在100s內發出與火災報警信號有明顯區別的故障聲、光信號，故障聲信號應能手動消除，故障光信號應保持至故障排除。(3)消防控制室圖形顯示裝置與控制器的信息應同步，且在通信中斷又恢復后應能重新接收并正確顯示。

　　2.信息接收與狀態顯示功能

　　(1)當有火災報警信號、監管報警信號、屏敵信號、故障信號輸入時，火災報警控制器應向消防控制室圖形顯示裝置發送輸入信號的類別、名稱、部位、位置、時間、工作狀態(正常工作狀態、火災報警狀態、屏蔽狀態以及故障狀態)等信息。(2)消防控制室圖形顯示裝置在火災報警信號、反饋信號輸入10s內顯示相應狀態信息，在其他信號輸人100s內顯示相應狀態信息。

　　3.信息傳輸功能

　　(1)消防控制室圖形顯示裝置在接收到火災報警控制器發出的火災報警信號后，10s內將報警信息按規定的通信協議格式傳送給監控中心。(2)消防控制室圖形顯示裝置應能接收監控中心的查詢指令并能按規定的通信協議格式和規定的內容將相應信息傳送到監控中心。(3)在信息傳輸過程中，火災報警信息應主動傳輸，且優先于其他信息。
