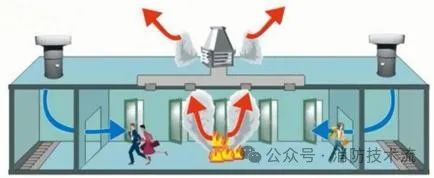

　　消防排煙系統是通過采用自然排煙或機械排煙的方式，將房間、走道等空間的火災煙氣排至建筑物外的系統，分為自然排煙系統和機械排煙系統。

　　一、自然排煙

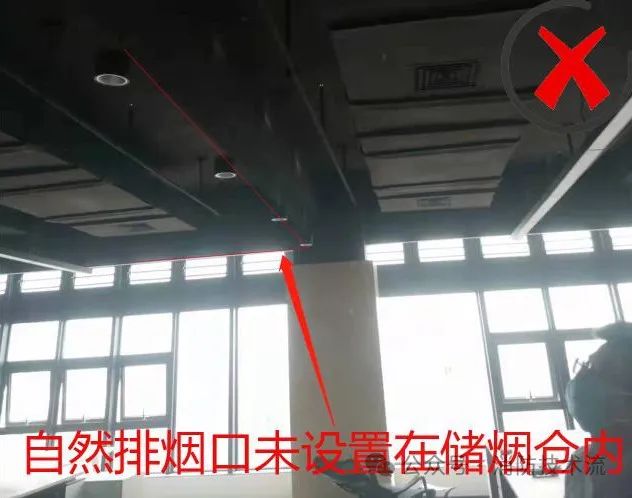

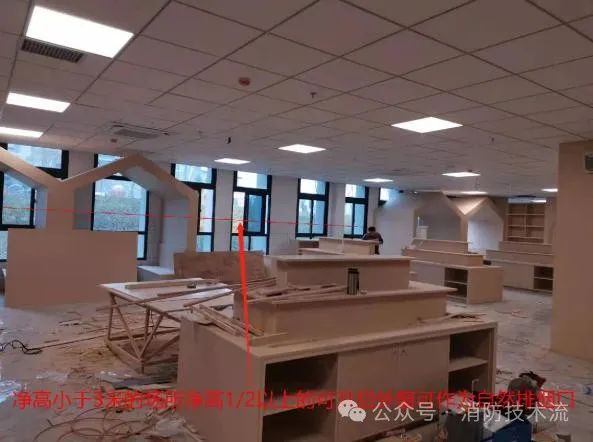

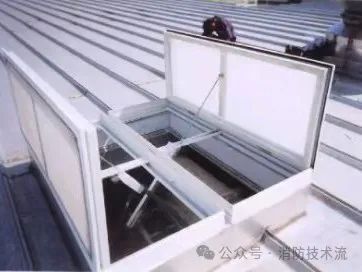

　　1.多層建筑受外部條件影響較少，一般采用自然通風方式較多，自然排煙是利用外窗、陽臺、凹廊或?qū)Ｓ门艧熆?、豎井等將煙氣排走或稀釋煙氣的濃度。著火區排煙的目的是將火災發生的煙氣(包括空氣受熱膨脹的體積)排到室外，降低著火區的壓力，不使煙氣流向非著火區，同時也排走燃燒產生的熱量，以利于著火區的的人員疏散及救火人員的撲救。采用自然排煙時自然排煙窗(口)應設置在排煙區域的頂部或外墻，當設置在外墻上時，自然排煙窗(口)應在儲煙倉以內，但走道、室內空間凈高不大于3m的區域的自然排煙窗(口)可設置在室內凈高度的1/2以上;自然排煙窗(口)的開啟形式應有利于火災煙氣的排出。

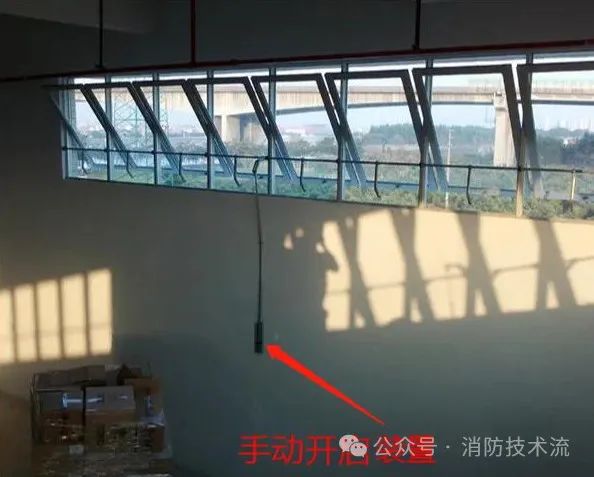

　　2.自然排煙窗(口)應設置手動開啟裝置，設置在高位不便于直接開啟的自然排煙窗(口)，應設置距地面高度1.3m?1.5m的手動開啟裝置。

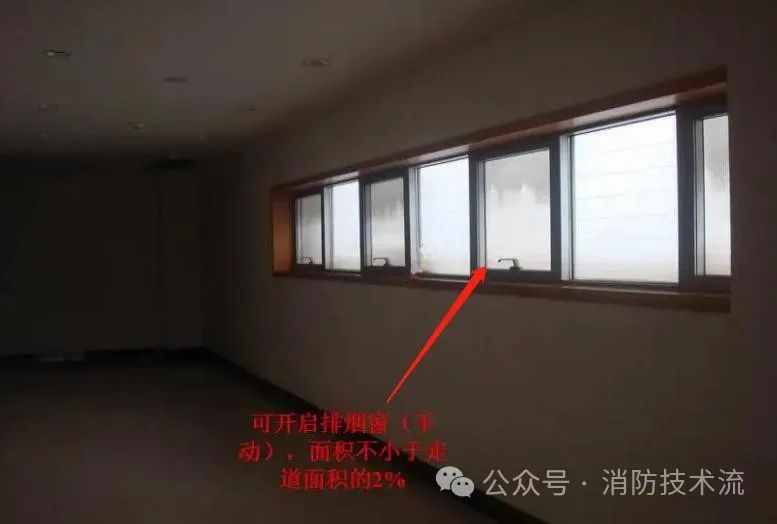

　　3.自然排煙窗的開啟面積應通過計算確定,如建筑空間凈高小于或等于6m的場所采用自然排煙時，其可開啟的自然排煙窗(口)有效面積應不小于該房間建筑面積的2%。

　　二、機械排煙設施

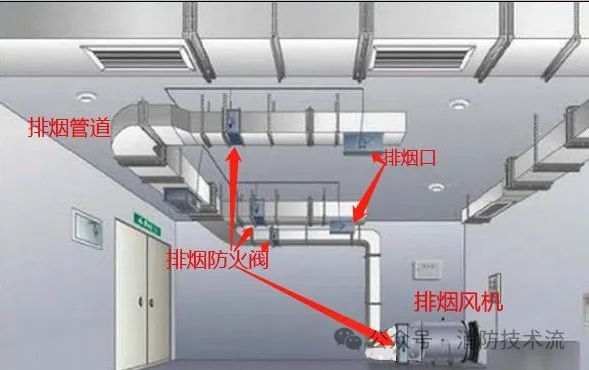

       建筑受自然條件(如室外風速、風壓、風向等)影響較大的話，一般采用機械排煙方式較多。當火災發生時由報警系統聯動相應防煙分區的排煙口，排煙風機把煙氣通過管道排出室外。機械排煙設施通常由排煙口、排煙防火閥、排煙管道、排煙風機等組成。

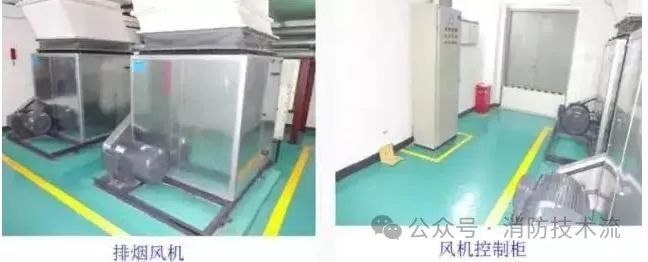

　　1.排煙風機：為保證加壓送風機不因受風、雨、異物等侵蝕損壞，在火災時能可靠運行，排煙風機應設置在專用的機房內或采取相應的防風雨等措施。排煙風機房應設置消防電話、備用照明等。

　　2.排煙風管： 排煙管道是高溫氣流通過的管道,為了防止引發管道的燃燒,必須使用不燃管材，且達到一定的耐火極限。豎向設置的排煙管道應設置在獨立的管道井內，排煙管道的耐火極限不應低于0.50h;水平設置的排煙管道應設置在吊頂內，其耐火極限不應低于0.50h;當確有困難時，可直接設置在室內，但管道的耐火極限不應小于1.00h。設置在走道部位吊頂內的排煙管道，以及穿越防火分區的排煙管道，其管道的耐火極限不應小于1.00h，但設備用房和汽車庫的排煙管道耐火極限可不低于0.50h。

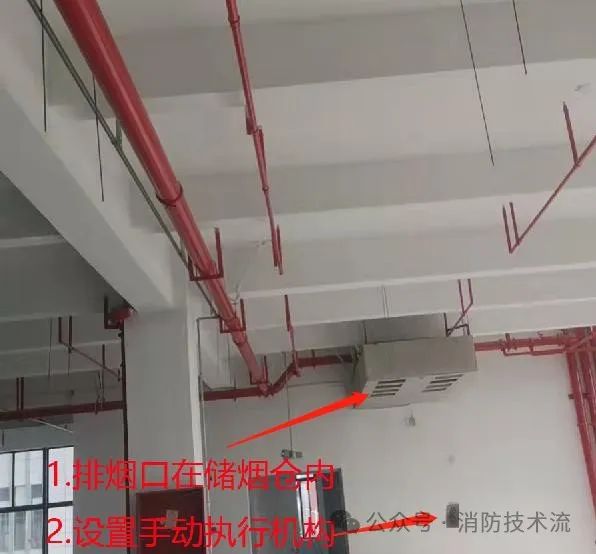

　　3.排煙口：排煙口設置在儲煙倉內或高位，能將起火區域產生的煙氣最有效、快速地排出，以利于安全疏散。排煙口設置的位置如果不合理的話,可能嚴重影響排煙功效,造成煙氣組織混亂,故要求排煙口必須設置在儲煙倉內。走道、室內空間凈高不大于3m的區域，其排煙口可設置在其凈空高度的1/2以上?；馂?zāi)時由火災自動報警系統聯動開啟排煙區域的排煙閥或排煙口，應在現場設置手動開啟裝置。

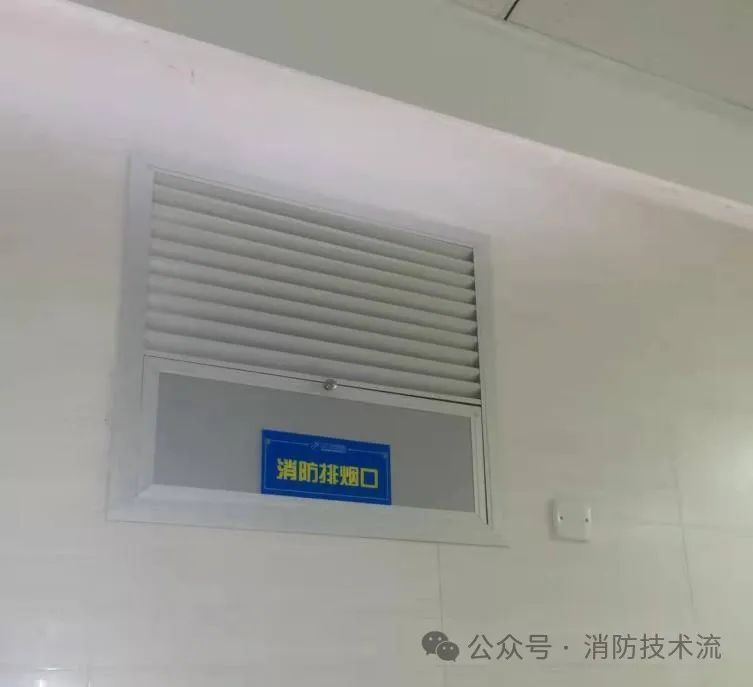

　　▲凈高小于3米走道排煙口

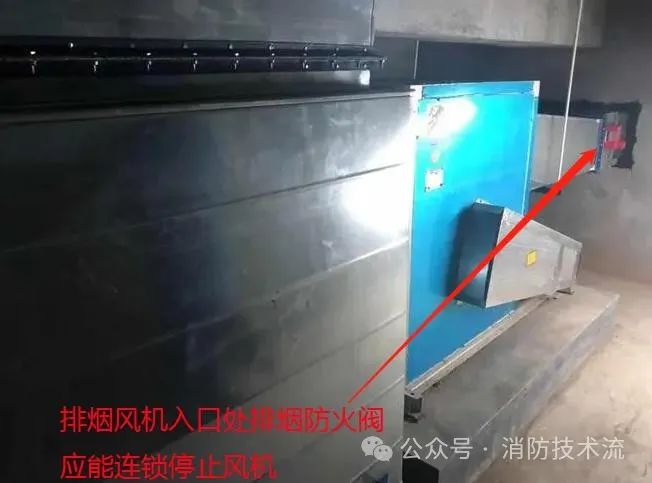

　　4.排煙防火閥：用于防止火災通過排煙管道蔓延到其他區域。排煙管道下列部位應設置排煙防火閥：(1)垂直風管與每層水平風管交接處的水平管段上;(2)一個排煙系統負擔多個防煙分區的排煙支管上;(3)排煙風機入口處;(4)穿越防火分區處。其中排煙風機入口處的總管上設置的 280℃ 排煙防火閥在關閉后應直接聯動控制風機停止，排煙防火閥及風機的動作信號應反饋至消防聯動控制器。

　　三、風管分類

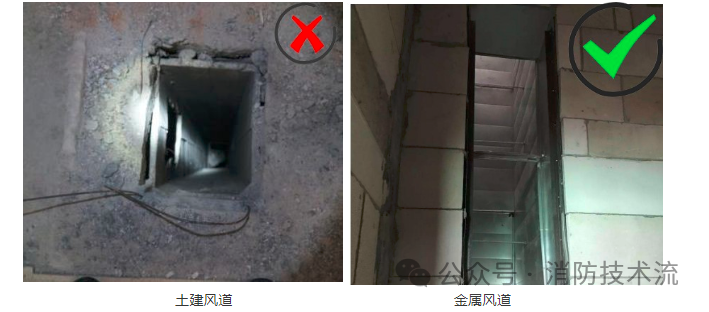

       (一)按系統類型分類，可分為機械加壓送風風管、排煙風管、補風風管。 (二)按材質分類可分為：金屬風管、非金屬風管、復合風管等。四、相關規范要求 (一)排煙管道選材1.機械排煙系統：應采用管道排煙，且不應采用土建風道。排煙管道應采用不燃材料制作且內壁應光滑。2.補風系統：補風管道耐火極限不應低于0.50h，當補風管道跨越防火分區時，管道的耐火極限不應小于1.50h。3.機械加壓送風系統：機械加壓送風系統應采用管道送風，且不應采用土建風道。送風管道應采用不燃材料制作且內壁應光滑。

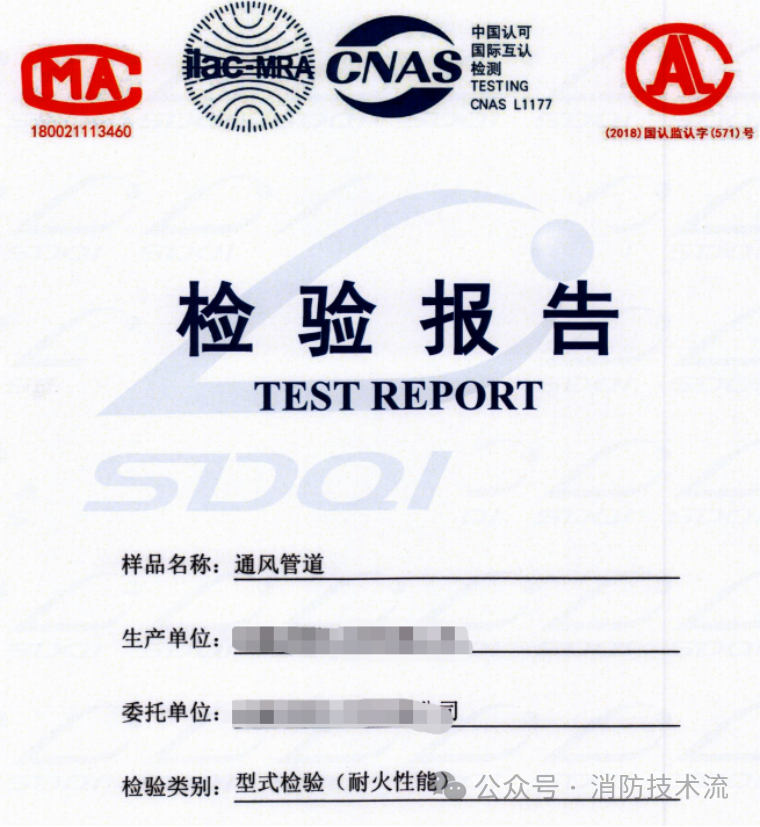

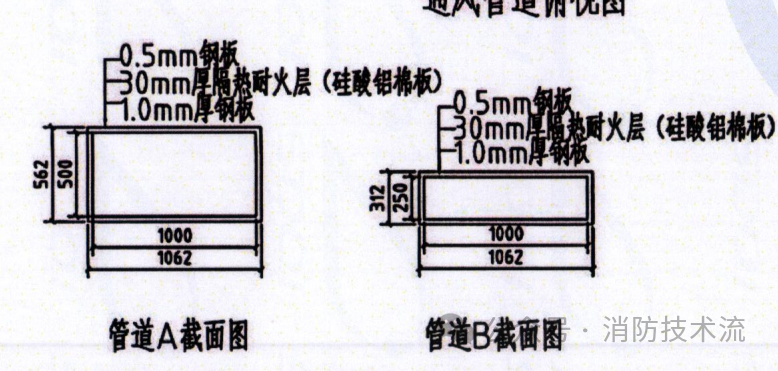

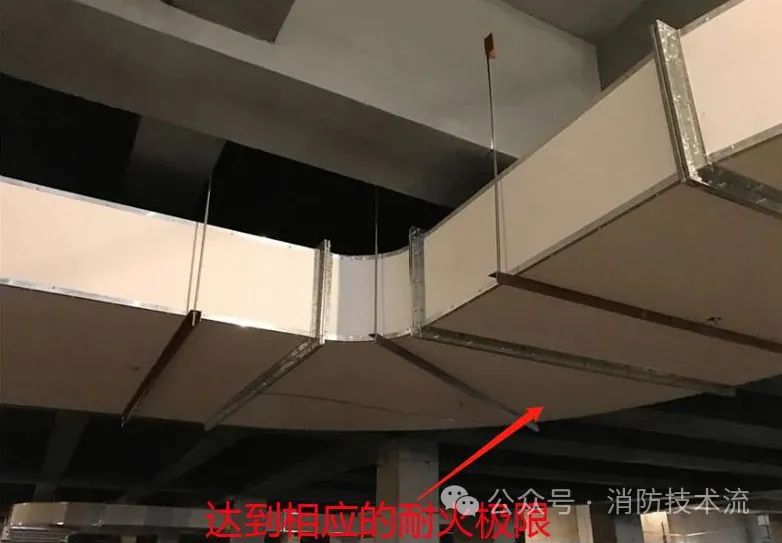

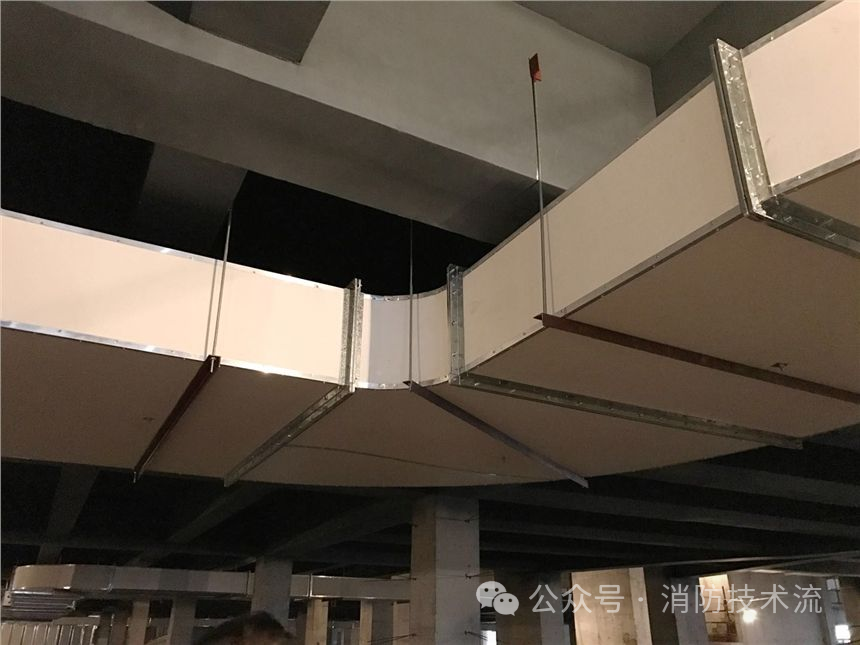

　　(二)排煙管道的設置和耐火極限要求1.排煙管道及其連接部件應能在280℃時連續30min保證其結構完整性。2.豎向設置的排煙管道應設置在獨立的管道井內，排煙管道的耐火極限不應低于0.50h。3.水平設置的排煙管道應設置在吊頂內，其耐火極限不應低于0.50h;當確有困難時，可直接設置在室內，但管道的耐火極限不應小于1.00h。4.設置在走道部位吊頂內的排煙管道，以及穿越防火分區的排煙管道，其管道的耐火極限不應小于1.00h，但設備用房和汽車庫的排煙管道耐火極限可不低于0.50h。(三)機械加壓送風管道的設置和耐火極限要求1.豎向設置的送風管道應獨立設置在管道井內，當確有困難時，未設置在管道井內或與其他管道合用管道井的送風管道，其耐火極限不應低于1.00h 。2.水平設置的送風管道，當設置在吊頂內時，其耐火極限不應低于0.50h;當未設置在吊頂內時，其耐火極限不應低于1.00h。五、施工安裝現在大多數建筑為了施工方便，直接采購耐火極限達到要求的復合風管。此時應提供相應型式檢驗報告，檢驗報告應能體現風管材質、耐火極限、厚度等信息。

　　若采用金屬風管，其連接應符合下列規定：

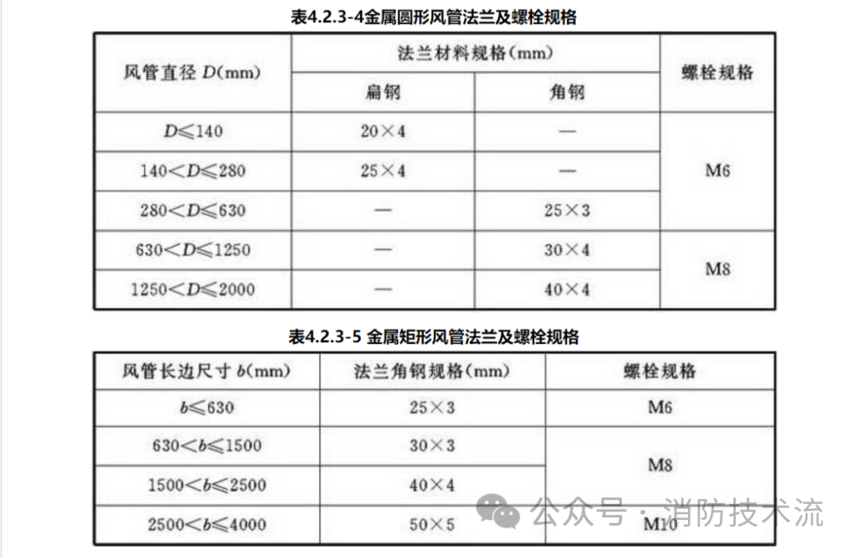

　　1.風管板材拼接的接縫應錯開，不得有十字形拼接縫。2.金屬圓形風管法蘭及螺栓規格應符合表4.2.3-4的規定，金屬矩形風管法蘭及螺栓規格應符合表4.2.3-5的規定。微壓、低壓與中壓系統風管法蘭的螺栓及鉚釘孔的孔距不得大于150mm;高壓系統風管不得大于100mm。矩形風管法蘭的四角部位應設有螺孔。3.用于中壓及以下壓力系統風管的薄鋼板法蘭矩形風管的法蘭高度，應大于或等于相同金屬法蘭風管的法蘭高度。薄鋼板法蘭矩形風管不得用于高壓風管。

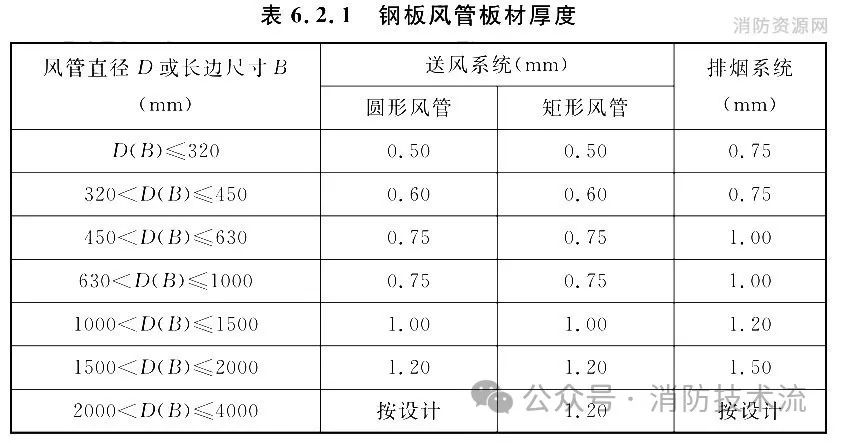

　　同時應注意夾芯彩鋼板復合材料風管，當用于排煙系統時，其內壁金屬板的厚度應符合表6.2.1的規定。

　　六、消防驗收現場評定過程常見問題

　　1.風管使用材質與設計不符

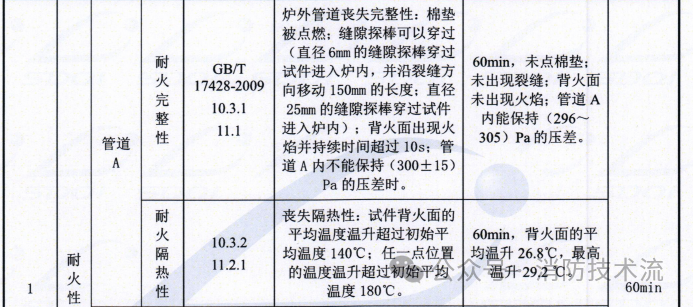

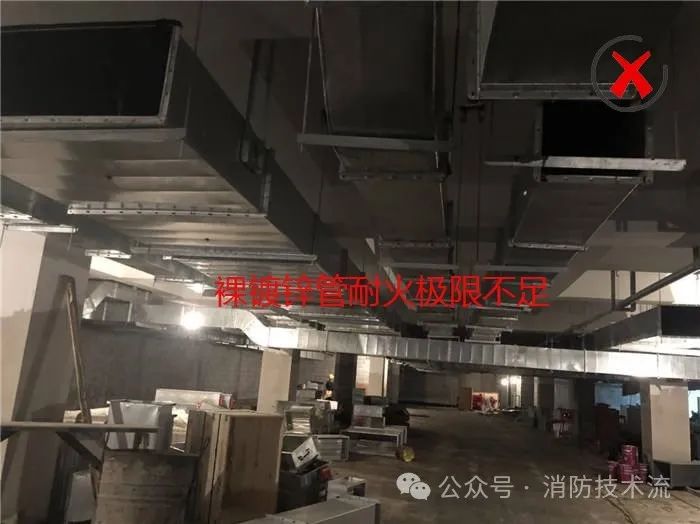

　　2.風管防火包裹未提供耐火隔熱性的檢驗報告

　　3.鍍鋅風管采用噴涂防火涂料有關問題

　　關于防排煙管道采用刷涂防火涂料的方式來達到相應耐火極限的做法，由于存在以下幾點問題，因此不建議采用防火涂料作為防火保護措施。

　　1.規范適應性。鋼結構防火涂料 < GB14907-2018 >采用GB/T 11263-2017規定的HN400×200熱軋H 型鋼(截面系數為161m-1)和GB/T 706-2016規定的36B熱軋工字鋼(截面系數為126m-1)作為試驗基材。而防排煙風管通常為鍍鋅鋼板，防火涂料的接觸面為鍍鋅層，兩者之間的粘結強度是否滿足要求存在爭議。

　　2.使用適配性。防排煙系統的調試、驗收和后續定期維護，均需經常啟動防排煙風機，風機啟動時，系統會產生較大震動，必定會對防火涂料的粘附性能造成影響。

　　3.維保穩定性。防火涂料目前缺乏維護保養相關措施，一定時間后無法判定其相關性能能否滿足要求。

　　針對上述的現場常見問題，應對防排煙風管的施工過程進行質量把控，避免因材質不符、耐火極限不足等相關問題而導致的返工現象，從而節約施工成本，不誤建設工期。
