　　我國發生的火災中，因電線電纜引起的火災占較大比例。電線電纜中可燃絕緣和護套材料的燃燒會致使火災事故進一步擴大，燃燒散發出的有毒氣體會造成人員傷亡，并阻礙消防人員進行滅火。因此，電線電纜的選擇做到安全可靠、技術先進、經濟合理，可以有效地防止電線電纜所引起的火災，減少電線電纜在火災中造成的人身傷亡和財產損失，保證消防設備電源線路在火災中仍能適時維持其完整性。國家的各類規范對于消防供配電中的電線電纜的材質及敷設提出了具體明確的要求。

　　一、消防供配電線路的電線電纜涉及哪些

　　現代建筑中應用消防設備的用電分為兩大類：

　　1.交流強電部分(380V或220V)

　　主要涉及低壓配電柜至消防控制室、消防水泵、穩壓泵、消防電梯、各類防排煙消防風機、應急照明及疏散指示標志控制柜的供電線路。

　　2.直流弱電部分(36V或24V)

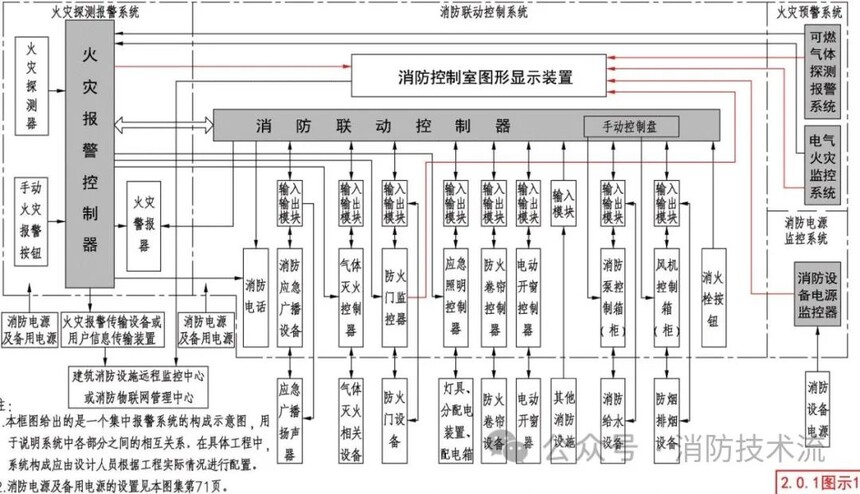

　　主要涉及A類應急照明和疏散指示標志由現場控制柜出線到現場設備的供電線路。包括現場消防設備和消防主機間用于傳遞信息和控制信號的供電線路，如火災自動報警、消防聯動控制如水泵啟動、防排煙風機啟動、消防電梯迫降、自動滅火設備動作、電動防火門、電動排煙窗、防火卷簾、電動擋煙垂壁、防排煙系統電動風閥等設備動作的控制線路及上述各類消防設備動作信號反饋到消防主機的反饋信號線路及消防電話、消防應急廣播路的信號線路等。

　　二、常用消防電線電纜代號含義說明

　　1.類別與用途代號

　　A-安裝線、B-絕緣線、C-船用電纜、K-控制電纜、N-農用電纜、R-軟線、U-礦用電纜、Y-移動電纜、JK-絕緣架空電纜、M-煤礦用、ZR-阻燃型、NH-耐火型、ZA-A級阻燃、ZB-B級阻燃、ZC-C級阻燃(如未標識表示是C級阻燃)、WD-低煙無鹵型。

　　2.導體材料

　　L-鋁、T-銅(如未標識表示是銅材)。

　　3.絕緣種類

　　V-聚氯乙烯、X-橡膠、Y-聚乙烯、YJ-交聯聚乙烯、Z-油浸紙。

　　4.內護層

　　V-聚氯乙烯護套、Y-聚乙烯護套、L-鋁護套、Q-鉛護套、H-橡膠護套、F-氯丁橡膠護套。

　　5.特征

　　D-不滴流、F-分相、CY-充油、P-貧油干絕緣、P-屏蔽、Z-直流、B-扁平型、R-柔軟、C-重型、Q-輕型、G-高壓、H-電焊機用、S-雙絞型。

　　6.鎧裝層

　　0-無、2-雙鋼帶、3-細鋼絲、4-粗鋼絲。

　　7.外被層

　　0-無、1-纖維外被、2-聚氯乙烯護套、3-聚乙烯護套。

　　8.防火特性

　　阻燃電纜在代號前加ZR、耐火電纜在代號前加NH、防火電纜在代號前加DH。

　　舉例：

　　ZRBV--阻燃型聚氯乙烯絕緣電線(銅芯T省略)

　　ZBN-YJV--交聯聚乙稀絕緣、聚氯乙稀護套B級阻燃耐火電線

　　WDZBN-RYJS 2x2.5低煙無鹵B級阻燃耐火交聯聚烯烴絕緣絞型連接軟線，2x2.5表示兩根2.5平方毫米

　　三、消防供配電線路涉及的阻燃、耐火、礦物絕緣電纜

　　1.阻燃電纜：

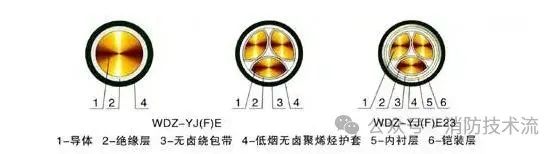

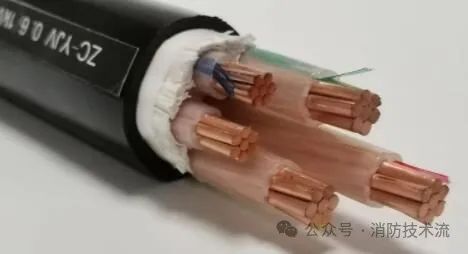

　　阻燃電纜分為含鹵素電纜和不含鹵素電纜兩種，含鹵電纜阻燃原理是靠鹵素的阻燃效應，無鹵電纜阻燃原理是靠析出水降低溫度來熄滅火焰。阻燃電纜的基本結構是：(1)絕緣層采用阻燃材料;(2)護套及外護層采用阻燃材料;(3)包帶和填充采用阻燃材料。在消防中一般用于消防弱電的信號線如報警總線、消防應急廣播和消防專用電話等傳輸線路。

　　2.耐火電纜：

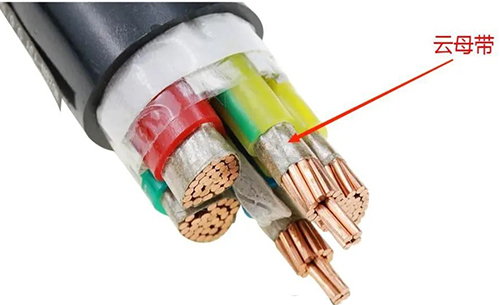

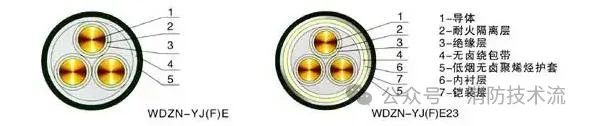

　　耐火電纜一般是在導體與絕緣層之間再加一個耐火層(下圖中的耐火隔離層)，耐火電纜是靠耐火層中云母材料的耐火、耐熱的特性，保證電纜在火災時工作正常。在消防線路中一般用于火災自動報警系統的供電線路、消防聯動控制線路。

　　3.礦物絕緣電纜：

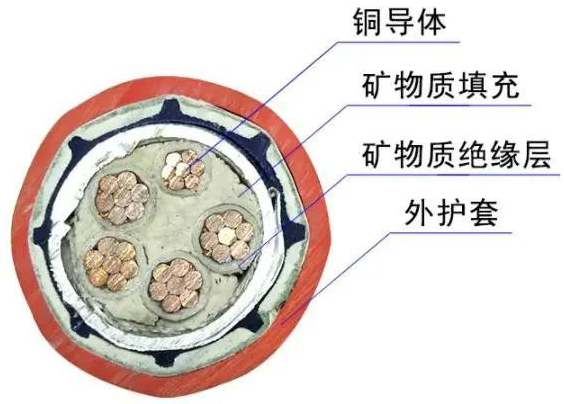

　　礦物絕緣電纜全都是用無機物(金屬銅和氧化鎂粉)組成,它本身不會引起火災,不可能燃燒或助燃,由于銅的熔點是1083℃、氧化鎂的熔點是2800℃,因此該種電纜可以在接近銅的熔點的火災情況下繼續保持供電,是一種真正意義上的防火電纜。在消防中一般用于消防設備如消防水泵、穩壓泵、消防電梯、各類防排煙消防風機、A類應急照明及疏散指示標志現場控制柜供電的動力電纜。

　　四、規范中的要求

　　1.消防配電線路在明敷時(包括敷設在吊頂內)，應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施;當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護;當采用礦物絕緣類不燃性電纜時，可直接明敷。消防配電線路在暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm。同時，消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內;確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜。

　　2.火災自動報警系統的傳輸線路應采用金屬管、可撓(金屬)電氣導管、B1 級以上的鋼性塑料管或封閉式線槽保護。而火災自動報警系統的供電線路、消防聯動控制線路應采用耐火銅芯電線電纜，報警總線、消防應急廣播和消防專用電話等傳輸線路應采用阻燃或阻燃耐火電線電纜。線路暗敷設時，應采用金屬管、可撓(金屬)電氣導管或 B1 級以上的剛性塑料管保護，并應敷設在不燃燒體的結構層內，且保護層厚度不宜小于30mm ;線路明敷設時，應采用金屬管、可撓(金屬)電氣導管或金屬封閉線槽保護;礦物絕緣類不燃性電纜可直接明敷。火災自動報警系統用的電纜豎井，宜與電力、照明用的低壓配電線路電纜豎井分別設置，受條件限制必須合用時，應將火災自動報警系統用的電纜和電力、照明用的低壓配電線路電纜分別布置在豎井的兩側。同時，不同電壓等級的線纜不應穿入同一根保護管內，當合用同一線槽時，線槽內應有隔板分隔。

　　3.消防應急照明和疏散指示系統線路應選擇銅芯導線或銅芯電纜;集中控制型系統中，除地面上設置的燈具外，系統的配電線路應選擇耐火線纜，系統的通信線路應選擇耐火線纜或耐火光纖。而非集中控制型系統中，除地面上設置的燈具外，燈具采用自帶蓄電池供電時，系統的配電線路應選擇阻燃或耐火線纜;燈具采用集中電源供電時，系統的配電線路應選擇耐火線纜。

　　值得注意的是，對應急照明及疏散指示系統除了非集中控制系統自帶電源及設置在地面的燈具，所有線路都要采用耐火電纜。

　　五、現場施工中應注意的幾個點

　　1.所有消防電線電纜都必須采用銅芯導線，不允許用鋁芯導線。

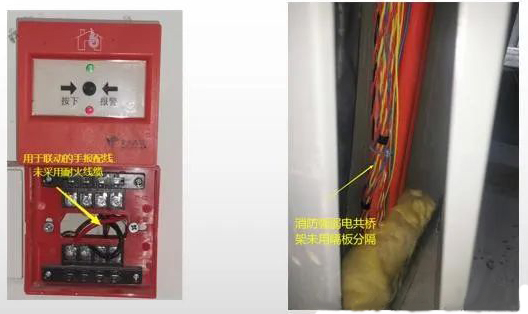

　　2.消防供配電線路除了用于弱電中用于傳遞信號的線路(如反饋線路)、廣播線路、消防電話線路、非集中控制系統自帶電源及設置在地面的燈具可以采用阻燃電線電纜。其余線路都必須采用耐火電線電纜或更加防火的礦物絕緣電線電纜。

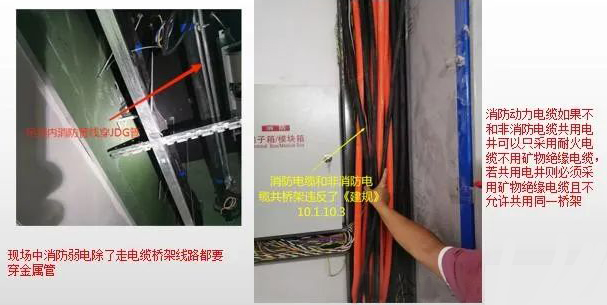

　　3.明敷時(包括敷設在吊頂內)，應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施，值得注意的是明敷的管道還需要刷防火涂料，很多項目在施工過程中都存在遺漏;暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm;礦物絕緣電纜可以直接明敷。

　　4.消防弱電電線電纜只允許和消防強電電線電纜共用橋架，且必須用隔板分隔。

　　5.消防強電電纜不宜和非消防電線電纜共用電井，共用時必須采用礦物絕緣電纜，且不允許共用橋架。

　　總之，電線電纜的錯誤選擇可能導致消防設備的電源線路被燒毀，消防電氣設備無法正常運行，會極大的延誤滅火時間，導致更大的人員和財產損失，因此，消防供配電電線電纜的型號是否符合要求，是驗收重點之一。
