　　《自動噴水滅火系統設計規范》 GB50084-2017

　　2.1.9 水幕系統 drencher sprinkler system

　　由開式灑水噴頭或水幕噴頭、雨淋報警閥組或感溫雨淋報警閥等組成，用于防火分隔或防護冷卻的開式系統。

　　2.1.10 防火分隔水幕 fire compartment drencher sprinkler system

　　由開式灑水噴頭或水幕噴頭、雨淋報警閥組或感溫雨淋報警閥等組成，發生火災時密集噴灑形成水墻或水簾的水幕系統。

　　2.1.9條文說明：

　　水幕系統用于擋煙阻火和冷卻分隔物。系統組成的特點是采用開式灑水噴頭或水幕噴頭，控制供水通斷的閥門可根據防火需要采用雨淋報警閥組或人工操作的通用閥門，小型水幕可用感溫雨淋報警閥控制。

　　水幕系統包括防火分隔水幕和防護冷卻水幕兩種類型。防火分隔水幕利用密集噴灑形成的水墻或水簾阻火擋煙而起到防火分隔作用，防護冷卻水幕則利用水的冷卻作用，配合防火卷簾等分隔物進行防火分隔。

　　4.3.3 防護冷卻水幕應直接將水噴向被保護對象;防火分隔水幕不宜用于尺寸超過15m(寬)×8m(高)的開口(舞臺口除外)。

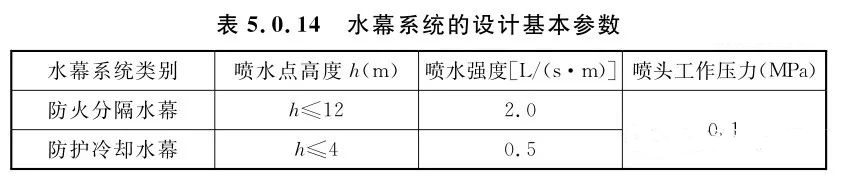

　　5.0.14 水幕系統的設計基本參數應符合表 5.0.14的規定：

　　6.1.5 水幕系統的噴頭選型應符合下列規定：

　　1 防火分隔水幕應采用開式灑水噴頭或水幕噴頭;

　　2 防護冷卻水幕應采用水幕噴頭。

　　防火分隔水幕的作用是阻斷煙和火的蔓延，當使水幕形成密集噴灑的水墻時，要求采用灑水噴頭;當使水幕形成密集噴灑的水簾時，要求采用開口向下的水幕噴頭。防火分隔水幕也可以同時采用上述兩種噴頭并分排布置。

　　6.2.1 自動噴水滅火系統應設報警閥組。保護室內鋼屋架等建筑構件的閉式系統， 應設獨立的報警閥組。

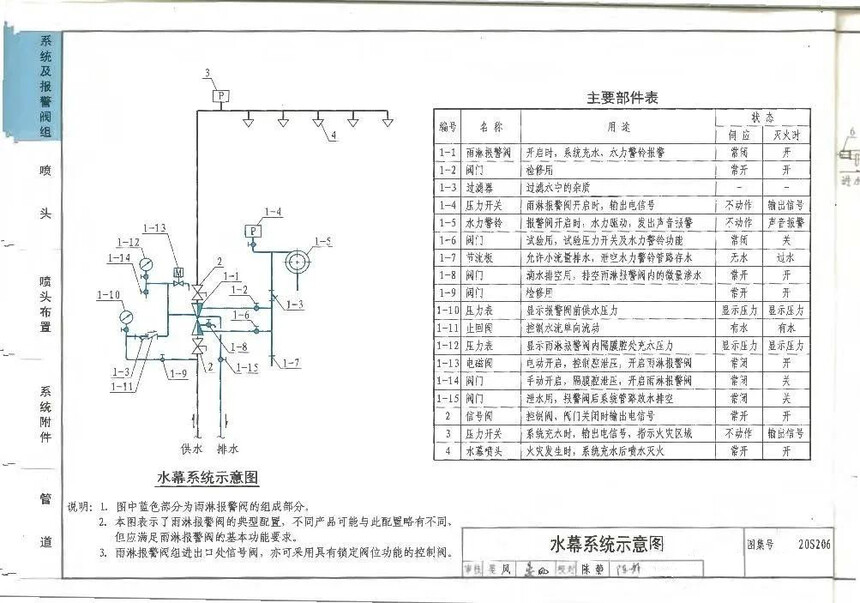

　　水幕系統應設獨立的報警閥組或感溫雨淋報警閥。

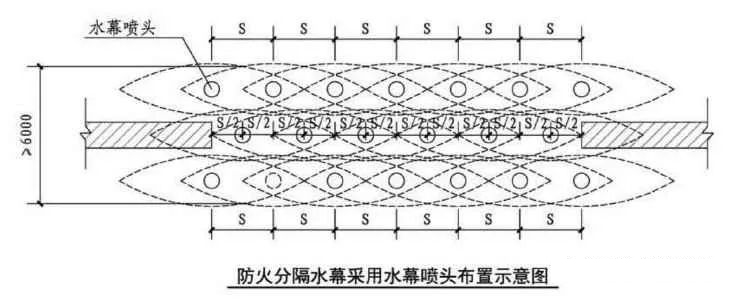

　　7.1.16 防火分隔水幕的噴頭布置，應保證水幕的寬度不小于6m。采用水幕噴頭時，噴頭不應少于3排;采用開式灑水噴頭時，噴頭不應少于2排。防護冷卻水幕的噴頭宜布置成單排。

　　9.1.8 當建筑物內同時設有自動噴水滅火系統和水幕系統時，系統的設計流量應按同時啟用的自動噴水滅火系統和水幕系統的用水量計算，并應按二者之和中的最大值確定。

　　9.1.9 雨淋系統和水幕系統的設計流量，應按雨淋報警閥控制的灑水噴頭的流量之和確定。多個雨淋報警閥并聯的雨淋系統，系統設計流量應按同時啟用雨淋報警閥的流量之和的最大值確定。

　　11.0.3 雨淋系統和自動控制的水幕系統，消防水泵的自動啟動方式應符合下列要求：

　　1 當采用火災自動報警系統控制雨淋報警閥時，消防水泵應由火災自動報警系統、消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接自動啟動;

　　2 當采用充液(水)傳動管控制雨淋報警閥時，消防水泵應由消防水泵出水干管上設置的壓力開關、高位消防水箱出水管上的流量開關和報警閥組壓力開關直接啟動。

　　11.0.7 預作用系統、雨淋系統和自動控制的水幕系統，應同時具備下列三種開啟報警閥組的控制方式：

　　1 自動控制;

　　2 消防控制室(盤)遠程控制;

　　3 預作用裝置或雨淋報警閥處現場手動應急操作。

　　《自動噴水滅火系統 第5部分：雨淋報警閥 》

　　GB5135.5-2018

　　4.1 雨淋報警閥按結構形式可分為：

　　a)推桿型，代號為“G”;

　　b)隔膜型，代號為“M”;

　　c)活塞型，代號為“S”;

　　d)蝶閥型，代號為“D”;

　　e)溫感型，代號為“W”。

　　4.2 雨淋報警閥按啟動方式可分為：

　　a)加壓式，代號為“J”;

　　b)減壓式，代號省略。

　　5 型號

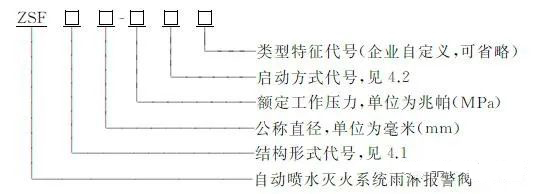

　　雨淋報警閥的型號依次由產品代號、結構形式代號、公稱直徑、額定工作壓力、啟動方式代號和類型特征代號等部分組成，編制樣式如下：

　　示例1：

　　ZSFG 100-1.2 C1表示C1型、減壓式啟動、額定工作壓力1.2MPa、公稱直徑為100 mm、推桿型雨淋報警閥。

　　示例2：

　　ZFSF 150-1.6 JXSW表示XSW型、加壓式啟動、額定工作壓力1.6MPa、公稱直徑為150 mm、活塞型雨淋報警閥。

來源：牛丫頭消防課堂微信公眾號
