　　前 言

　　本文件按照GB/T 1.1—2020《標準化工作導則第1部分：標準化文件的結構和起草規則》的規定起草。

　　本文件是對T/SHXFXH 001-2019《建筑電氣防火檢測技術規程》的修訂，修訂的主要內容如下：

　　修改了規范性引用文件(見第2章，2019版第2章);

　　刪除了爆炸環境電氣相關要求條款(見2019版第5.2.1 m條、第6.1.16條);

　　修改了技術要求，包括變配電裝置和控制電器裝置、配電線路、照明燈具與插座、動力及電加熱設備、自備電源裝置、電動汽車及電動自行車充電設施、接地和等電位聯結(見第4.2～4.8節，2019版第5～10章)，增加了一般要求、臨時用電和用戶側新能源供電設施(見第4.1節、第4.9節、第4.10節);

　　增加了檢測規程，包括檢測內容、抽樣(見第5.2節、第5.3節);

　　刪除了建筑電氣火災危險系數評定(見2019版第11.10節、第11.11節);

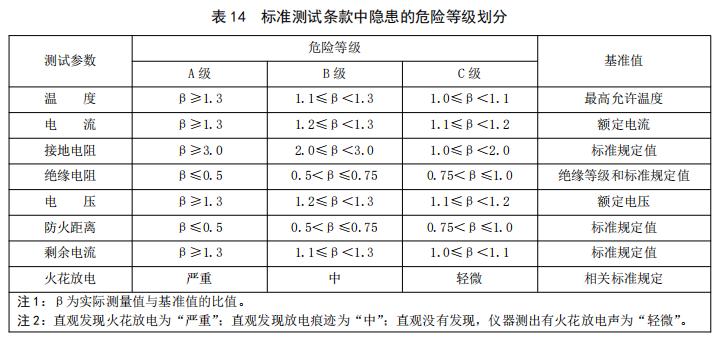

　　修改了單項標準條款危險等級劃分(見附錄A，2019版附錄A);

　　增加了檢測報告樣式(見附錄D);

　　請注意本文件的某些內容可能涉及專利。本文件的發布機構不承擔識別專利的責任。

　　本文件由上海市消防協會提出并歸口。

　　本文件起草單位：上海恰爾斯電力(集團)有限公司、上海電器設備檢測所有限公司、上海消防科技服務中心、上海蘇淳智能科技有限公司、上海景安消防設備工程有限公司、上海眾寧消防安全技術有限公司、上海天驕安宇消防工程技術有限公司、上海巾幗消防安全有限公司。

　　本文件主要起草人：陳祖賢、辛皓天、史貴風、羅思亭、葉業慶、李瑋、吳勇、王偉、曾建軍、羅永彪、殷俊、張?zhí)鞚伞⒐t、廖川。

　　本文件及其所代替文件的歷次版本發布情況為：

　　——2019年首次發布為T/SHXFXH 001-2019;

　　——本次為第一次修訂。

　　建筑電氣防火檢測技術規程

　　1 范圍

　　本文件規定了建筑電氣防火檢測技術要求和檢測規程。

　　本文件適用于交流電壓10kV及以下、直流額定電壓1500V及以下電氣防火的檢驗檢測評估和日常管理活動。

　　本文件不適用于生產和儲存火藥、炸藥、火工品和其他有爆炸危險場所，以及井下、航空、水上設施的電氣防火檢測活動。

　　2 規范性引用文件

　　下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中，注日期的引用文件，僅該日期對應的版本適用于本文件;不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。

　　GB/T 4208 外殼防護等級(IP代碼)

　　GB 7000.1 燈具第1部分：一般要求與試驗

　　GB/T 12325 電能質量供電電壓偏差

　　GB/T 12326 電能質量電壓波動和閃變

　　GB 14050 系統接地的型式及安全技術要求

　　GB/T 14549 電能質量公用電網諧波

　　GB/T 15543 電能質量三相電壓不平衡

　　GB/T 15945 電能質量電力系統頻率偏差

　　GB/T 16895.3 低壓電氣裝置第5-54部分：電氣設備的選擇和安裝接地配置和保護導體

　　GB/T 16895.6 低壓電氣裝置第5-52部分：電氣設備的選擇和安裝布線系統

　　GB/T 19666 阻燃和耐火電線電纜或光纜通則

　　GB 50016 建筑設計防火規范

　　GB 50054 低壓配電設計規范

　　GB 50116 火災自動報警系統設計規范

　　GB 50171 電氣裝置安裝工程盤、柜及二次回路接線施工及驗收規范

　　GB 50217 電力工程電纜設計標準

　　GB 50222 建筑內部裝修設計防火規范

　　GB 50303 建筑電氣工程施工質量驗收規范

　　GB/T 51368 建筑光伏系統應用技術標準

　　GB 55024 建筑電氣與智能化通用規范

　　3 術語和定義

　　下列術語和定義適用于本文件。

　　3.1 用電設備 current-using equipment

　　用于將電能轉換成其他形式能量的電氣設備。

　　[來源：GB 50303-2015，2.1.2]

　　3.2 電氣裝置 electrical installation

　　由相關電氣設備組成的，具有為實現特定目的所需的相互協調的特性的組合。

　　[來源：GB 50303-2015，2.1.4]

　　3.3 電氣故障 electric failure

　　電氣設備或電氣線路發生短路、過載、局部過熱、火花放電、過電壓、欠電壓等故障的統稱。

　　3.4 電氣火災 electric fire

　　因電氣原因引發的火災。

　　4 技術要求

　　4.1 一般要求

　　4.1.1 電氣設備表面應保持清潔，電氣設備及線纜的外觀應完好、無裂紋、破損、燒蝕等現象，外殼、漆層、手柄應無損傷或變形，緊固件無松動。

　　4.1.2 電氣設備應有銘牌標識，實行生產許可證或強制性認證(CCC認證)的設備，應有許可證編號或CCC認證標志或應能提供相應的質量合格證明文件。

　　4.1.3 運行中電氣設備的周圍環境須符合產品的技術要求，周圍應無易燃易爆物品及其他雜物，無滲水、漏水現象。

　　4.1.4 電氣設備及線路不應直接安裝在可燃材料上。

　　4.1.5 電氣設備的外部接線應按接線端頭標識進行，電源側進線應接在進線端，負荷側出線應接在出線端,每個接線端子的每一側宜接一根導線，最多不得超過2根導線。

　　4.1.6 裸帶電導體與電氣設備連接時，其電氣間隙不應小于與其直接相連的電器元件的接線端子的電氣間隙。

　　4.1.7 電氣設備的外露可導電部分應單獨與保護導體相連接，不得串聯連接，連接導體的材質、截面積應符合設計要求。

　　4.1.8 需要接地的電氣設備金屬外殼，必須可靠接地。

　　4.1.9 電氣防火除應符合本規程外，還應符合國家現行的有關強制性規范和標準的規定。

　　4.2 變配電裝置和控制電氣裝置

　　4.2.1 變配電所

　　4.2.1.1 變配電所不應設在污穢、腐蝕性、易燃易爆、易積水、劇烈振動及通風不良的場所。

　　4.2.1.2 變配電所應做好進出線纜孔洞的防水防火封堵，防火分隔措施應符合相關消防技術標準要求。

　　4.2.1.3 變配電所應按消防技術標準要求設置消防設施和器材。

　　4.2.1.4 設于地面上的變配電所宜采用自然通風。電氣裝置環境溫度不能滿足要求的，應裝設機械排風裝置;控制室環境溫度不能滿足要求的，應裝設空調。設于地下的獨立變配電所，應設兼作事故排煙的通風系統。附設變配電所的通風系統，若共用建筑物的公共通風系統，則應在進、出口采取防火措施，并另設事故排煙系統。

　　4.2.1.5 變配電所內的電氣設備應符合國家現行的技術標準，并滿足下列要求：

　　a)電氣設備的額定電壓、電流、頻率與所在回路的標稱值相適應;

　　b)電氣設備的額定電流不應小于所在回路的實際負載電流;

　　c)電氣設備的各種儀器儀表及信號裝置的指示應正常;

　　d)電氣設備應適應所在場所的環境條件。

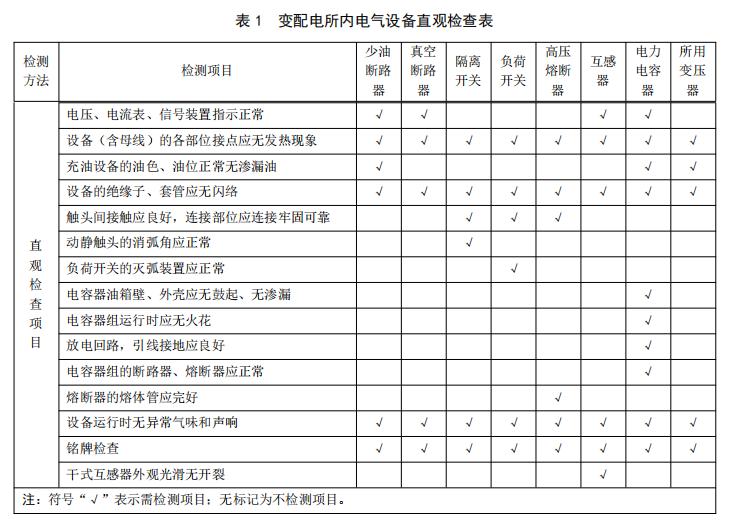

　　4.2.1.6 變配電所內電氣設備檢測(查)項目應按照表1中的要求執行。

　　4.2.1.7 變壓器

　　a) 測試環境溫度，油浸式變壓器室溫不宜超過45℃;

　　b) 測量變壓器頂層油溫，一般不宜超過85℃;

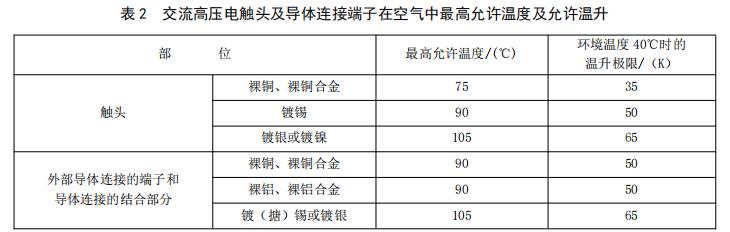

　　c) 測試各部位電氣連接點(含端子)、引線接點、電纜終端頭的溫度。高壓部分不應超過表2、表3中規定數值;低壓部分不應超過“低壓配電與控制電器”章節中表5、表6中的規定數值;

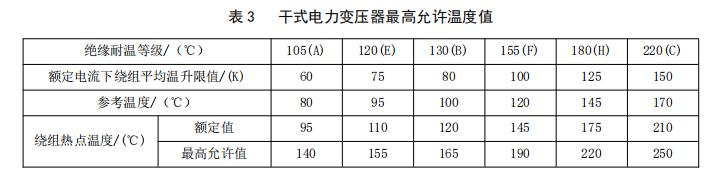

　　d)干式變壓器的最高允許溫度不應超過表3中規定的數值，繞組熱點溫度額定值為正常壽命溫度，繞組熱點溫度最高允許值為安全溫度;

　　e)探測各種電氣連接點、絕緣子、套管、電纜終端頭、箱體等處的火花放電及其他異常聲響;

　　f)測量變壓器初、次級電壓;

　　g)測量變壓器低壓側各相電流和中性線電流;

　　h)在TN、TT系統中，當三相變壓器為Y，yn0結線組別時，中性線電流不得超過低壓繞組額定電流真有效值的25%，且一相電流在滿載時不得超過額定電流值;

　　i)當三相變壓器為D，yn11結線組別時，中性線電流真有效值應不大于低壓繞組額定電流;

　　j)檢測變壓器低壓側出線端電能質量，主要測試指標包括：供電電壓偏差，應符合《電能質量供電電壓偏差》GB/T 12325的規定;電力系統頻率偏差，應符合《電能質量電力系統頻率偏差》GB/T 15945的規定;諧波，應符合《電能質量公用電網諧波》GB/T 14549的規定;三相電壓不平衡，應符合《電能質量三相電壓不平衡度》GB/T 15543的規定;電壓波動與閃變，應符合《電能質量電壓波動和閃變》GB/T 12326的規定。

　　4.2.1.8 高壓隔離開關、高壓斷路器和高壓熔斷器

　　a)各連接點、接線端子、動靜觸頭、接觸點的溫度測試,其溫度值不應超過表2中規定的數值;

　　b)各絕緣子、套管和導電體對地外殼火花放電探測正常。

　　4.2.1.9 互感器

　　a)接地電阻的測試，以下接地電阻應小于4Ω：

　　1)分級絕緣電壓互感器，其一次繞阻接地引出端子的接地電阻測試;

　　2)電容式絕緣電流互感器，其一次繞組末屏的引出端子、鐵芯引出的接地端子接地電阻的測試;

　　3)倒裝式電流互感器二次繞組的金屬導管接地電阻測試。

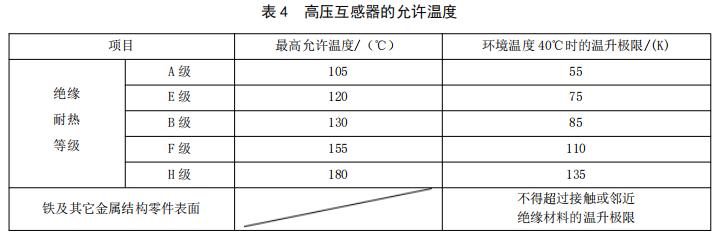

　　b)高壓互感器繞組出頭和連接端子溫度測試，其值不應超過表2、表4中的規定;

　　c)高壓互感器的絕緣子、套管、導電體對地(外殼)火花放電測試正常。

　　4.2.1.10 電力電容器

　　a)高壓電容器組在運行中，檢測連接端子溫度，其值不應超過表2中的規定值;

　　b)檢查功率因數表指示是否正常;

　　c)絕緣子、套管、電極間的火花放電探測正常。

　　4.2.2 低壓配電與控制電器

　　4.2.2.1 直觀檢查

　　4.2.2.1.1 低壓配電與控制電器的安裝應符合下列規定：

　　a)裝置應有安全操作通道，易方便檢修;如在振動場所時，應采取防振措施;裝置宜安裝在室內或?qū)Ｓ门潆姺績?nèi)，如安裝在室外時，應有防雨防潮、防小動物的保護措施，防護等級不應低于IP55;

　　b)裝置內的電氣元器件及配套附件應完好無損;絕緣導線穿越金屬構件時，應有防止損傷的保護措施并固定牢固;

　　c)裝置不應安裝在可燃構件上，裝置內的電器發熱元件周圍應散熱良好，與導線間應有隔熱措施;d)電源線應接在電器固定觸頭端，不應反接在可動觸頭端，且電器不得上下倒置安裝;

　　e)各接線端子排安裝牢固，端子規格與線芯截面大小適配，強、弱電端子，一、二次端子均應隔離布置，潮濕環境宜采用防潮端子;回路電壓超過380V的端子應有足夠的絕緣，并涂以紅色標識;

　　f)電器在屏、柜、箱、臺、盤或建筑墻(柱)上，應采用金屬支架、卡軌、絕緣板固定平整、牢固可靠，金屬構架和箱體外殼應連接保護導體(PE)或保護接地中性導體(PEN);

　　g)負荷開關、隔離電器和控制電器的滅弧裝置，如滅弧柵、滅弧觸頭、滅弧罩，及滅弧用的絕緣板應完好無損，隔離用的絕緣擋板或隔板應無破損和無放電痕跡;

　　h)熔斷器熔體的額定電流、低壓斷路器的整定值電流應與導體截面相匹配，動作可靠;熔斷器不得隨意更換原配熔體規格，嚴禁以其它金屬絲代替熔體。

　　4.2.2.1.2 低壓配電與控制電器的接線應符合下列規定：

　　a)金屬構架和箱體外殼可開啟的門應采用截面不小于4mm2且兩端壓接有終端附件的多股軟銅導線或銅編織軟線與接地的金屬構架可靠連接;

　　b)接線應采用銅質或有電鍍金屬層的防銹螺栓和螺釘連接牢固，應有防松措施，同一端子上線纜連接不超過2根;

　　c)連接屏、柜、箱、臺、盤面板上的電器及控制臺、板等可動部位的電線應采用多股銅芯軟導線，線束有外套阻燃塑料管等加強絕緣保護層;與電器連接時，端部應絞緊，且有不開口的終端端子或搪錫，應不松散、不傷線芯、不斷股，接線連接牢固可靠;

　　d)變配電所內的低壓配電屏、柜的接地保護母排(PE)應與主接地網可靠連接;基礎型鋼應有明顯且不少于兩點的可靠接地;中性線(N)與接地保護線(PE)應分別設匯流排，所有中性線、保護線均應經匯流排配出;

　　e)主回路的進出線應有明顯的標識，控制回路連線應成束綁扎，不同電壓等級、交流、直流線路及計算機自控線路應分別綁扎，且有標識。

　　4.2.2.1.3 剩余電流動作保護器

　　a)剩余電流動作保護器(RCD)應安裝在建筑物的電源進線或配電干線分支處，一般宜作用于報警，動作時剩余電流整定值不應超過500mA;

　　b)剩余電流動作保護器的接線應與低壓配電系統保護接地型式相對應，負載側的中性線不得與其它回路共用;

　　c)不應將PEN線穿過剩余電流動作保護器的零序電流互感器，不應用導線將剩余電流動作保護器電源側與負荷側接線端子直接跨接;

　　d)剩余電流動作保護器所保護的線路及設備外露可導電部分應可靠接地;

　　e)剩余電流動作保護器表面無腐蝕、涂層脫落起泡、機械劃痕現象，顯示正常。

　　4.2.2.1.4 配電箱和開關箱

　　a)配電箱(盤)和開關箱周邊0.3m內，不應有可燃物;箱門應操作方便，不得被它物遮擋;

　　b)配電箱(盤)和開關箱內的接觸器、刀開關等電氣設備，應動作靈活可靠，接觸良好，觸頭無燒蝕現象;

　　4.2.2.2 儀器檢測

　　4.2.2.2.1 測量屏、柜、箱、臺、盤內母排連接、分支接點、接線端子的溫度，及刀開關觸頭、熔斷器觸頭、電纜終端頭的溫度，應符合表5、表6的規定要求，同相(路)上下接線端子溫差應小于10K。

　　4.2.2.2.2 配電箱(盤)和開關箱內，配電回路漏電安全保護裝置的動作電流不應超過30mA，動作時間不大于0.1s，且動作可靠。

　　4.2.2.2.3 測量各配電回路的相線電流、中性線(N線)和保護地線(PE線)電流，如果中性線電流等于或大于相電流時，測量相線、中性線上的諧波電流，最高測量到9次諧波，導線、母線電流不應大于允許載流量。

　　4.2.2.2.4 測量配電回路電流的真有效值,當非線性裝置多、容量大的回路應測量高次諧波含量。

　　4.2.2.2.5 測量屏、柜、箱、臺、盤內,電器元件的打火放電聲響。

　　4.2.2.2.6 查驗自動開關負荷出線導線規格與截面，其允許載流量應大于過載脫扣器的整定電流值。

　　4.2.2.2.7 測試防火用剩余電流動作保護電器(RCD)和漏電安全保護電器動作的可靠性。

　　4.2.2.2.8 保護電路有效性，成套柜、箱、盤的不同外露導電部分應有效地連接到進線保護導體端子上，且電阻R≤0.1Ω。

　　4.2.2.2.9 向業主單位索取并查驗導線絕緣電阻測試數值，用兆歐表現場抽測導線的絕緣電阻，配電裝置內相線和相對地間的絕緣電阻值，饋電線路不應小于0.5MΩ，二次回路不應小于1MΩ。

　　4.3 配電線路

　　4.3.1 直觀檢查

　　4.3.1.1 樓層間應采用防火密封隔離。電纜和絕緣線在樓層間穿鋼管時，兩端管口空隙應做密封隔離。布線系統通過地板、墻壁、屋頂、天花板、隔墻等建筑構件時，其空隙應按等同建筑構件耐火等級的規定封堵。

　　4.3.1.2 電纜出入電纜溝，電氣豎井，建筑物，配電(控制)柜、臺、箱處以及管子管口處等部位應采取防火或密封措施。

　　4.3.1.3 配電線路不得穿越通風管道內腔或直接敷設在通風管道外壁上，穿金屬導管保護的配電線路可緊貼通風管道外壁敷設。

　　4.3.1.4 消防配電線路應滿足火災時連續供電的要求，其敷設應符合下列規定：

　　a)明敷時(包括敷設在吊頂內)，應穿金屬導管或采用封閉式金屬槽盒保護，金屬導管或封閉式金屬槽盒應采取防火保護措施;當采用阻燃或耐火電纜并敷設在電纜井、溝內時，可不穿金屬導管或采用封閉式金屬槽盒保護;當采用礦物絕緣類不燃性電纜時，可直接明敷;

　　b)暗敷時，應穿管并應敷設在不燃性結構內且保護層厚度不應小于30mm;

　　c)消防配電線路宜與其他配電線路分開敷設在不同的電纜井、溝內;確有困難需敷設在同一電纜井、溝內時，應分別布置在電纜井、溝的兩側，且消防配電線路應采用礦物絕緣類不燃性電纜。

　　4.3.1.5 在露天環境下長期受強烈陽光照射的電纜應采取遮陽的措施。

　　4.3.1.6 低壓配電線路總進線處應設短路和過負荷保護，宜設剩余電流保護裝置，根據工程要求可設過(欠)壓保護。

　　4.3.1.7 三相四線制系統中應采用四芯或五芯電力電纜，不應采用三芯電力電纜另加一根單芯電纜、導線或電纜金屬護套作中性線。

　　4.3.1.8 五芯電力電纜必須包含淡藍、黃綠雙色二種顏色絕緣芯線。中性線(N)必須接淡藍芯線，保護線(PE)必須接黃綠雙色芯線，嚴禁混接。

　　4.3.1.9 不同導體嚴禁直接相連，必須采用二種導體的專用過渡接頭。

　　4.3.1.10 嚴禁在原有線路中擅自増加用電設備或更改線路保護電器，必須有專職工程技術人員核定后才可實施，并且要有專門記錄。

　　4.3.1.11 中性線的導體截面應符合下列規定：

　　a)具有下列情況時，中性線應和相線具有相同截面：

　　1)任何截面的單相兩線制回路;

　　2)三相四線和單相三線線路中，相線截面不大于16mm2(銅)或25mm2(鋁或鋁合金)。

　　b)三相四線線路中，相線截面大于16mm2(銅)或25mm2(鋁或鋁合金)，且滿足下列全部條件時，中性線截面可小于相線截面：

　　1)在正常工作時，中性線最大電流不大于減小了的中性線截面的允許安全載流量;

　　2)對TT或TN系統，中性線上裝設了相應于該導體截面的過流保護，該保護應使相導體斷電但不必?cái)嚅_中性導體。當滿足回路相線的保護裝置已能保護中性線，且在正常工作時，中性線上最大電流不大于中性線截面的允許安全載流量時，則中性線上可不裝設過流保護。

　　4.3.1.12 二相三線或三相四線線路中，中性線上嚴禁裝設熔斷器或其它單獨斷開的保護電器。

　　4.3.1.13 應有定期測量線路的絕緣狀況報表，當線路的絕緣電阻小于規定值時，必須找出原因，及時處理。過于陳舊、破損、老化的線路必須及時更換。

　　4.3.1.14 儲存可燃物的倉庫的電線必須敷設在金屬或硬質阻燃塑料套管內，并與堆垛保持安全距離。

　　4.3.1.15 電力電纜布線應符合下列規定：

　　a)對易受外部影響著火的電纜密集場所或可能著火蔓延而釀成嚴重事故的電纜纜路，必須采取防火阻燃措施;

　　b)電纜托盤和梯架在穿過防火墻及防火樓板時，應采用防火封堵;

　　c)電纜防火封堵的材料，應按耐火等級要求，采用防火膠泥、耐火隔板、填料阻火包或防火帽;

　　d)電纜防火封堵的結構，應滿足封堵部位的同等耐火極限;

　　e)金屬電纜托盤、梯架及支架應可靠接地，全長不應少于2處與接地干線相連;

　　f)交流單芯電纜或分相后的每相電纜不得單根獨穿于鋼導管內，固定用的夾具和支架不應形成閉合磁路;

　　g)當電纜有中間接頭盒時，在接頭盒的周圍應有防止因發生事故而引起火災延燃采用防火堵料填堵的措施;

　　h)電力電纜不應和輸送甲、乙、丙類液體管道、可燃?xì)怏w管道、熱力管道敷設在同一管溝內。

　　4.3.1.16 金屬管配線應符合下列規定：

　　a)除設計要求以外，不同回路、不同電壓等級和交流與直流線路的絕緣導線不應穿于同一導管內;

　　b)絕緣導線接頭應設置在專用接線盒(箱)或器具內，不得設置在導管和槽盒內，盒(箱)的設置位置應便于檢修;

　　c)除塑料護套線外，絕緣導線應采取導管或槽盒保護，不可外露明敷;

　　d)絕緣導線穿入導管的管口在穿線前應裝設護線口;

　　e)與槽盒連接的接線盒(箱)應選用明裝盒(箱);配線工程完成后，盒(箱)蓋板應齊全、完好;

　　f)當采用多相供電時，同一建(構)筑物的絕緣導線絕緣層顏色應一致;

　　g)悶頂內有可燃物體時，在可燃裝飾層內的暗敷配電線，其配電線路應穿金屬管敷設;

　　h)在入接線盒、燈光盒、開關盒等處，明裝金屬管應加鎖母和護口，多塵、潮濕場所外側還應加橡皮墊圈，有震動的地方和有人進入的木質結構悶頂內的管路，入盒時應加鎖母;

　　i)在嚴重腐蝕性的場所(如酸、堿和具有腐蝕性的化學氣體)，不宜采用金屬管配線;

　　j)金屬管和柔性金屬管應有可靠接地，但不得作為電氣設備的接地導體。

　　4.3.1.17 塑料管配線應符合下列規定：

　　a)必須采用氧指數大于32的硬塑料電線配線管;

　　b)悶頂內無可燃物時，除消防配電回路以外，配電線路可穿阻燃型硬質塑料管保護;

　　c)塑料管與管、管與盒等器件應采用插入法連接，接口應牢固密封，導線不得外露;

　　d)塑料管不應敷設在高溫和易受機械損傷的場所。

　　4.3.1.18 護套線配線應符合下列規定：

　　a)塑料護套線嚴禁直接敷設在建筑物頂棚內、墻體內、抹灰層內、保溫層內或裝飾面內;

　　b)塑料護套線與保護導體或不發熱管道等緊貼和交叉處及穿梁、墻、樓板處等易受機械損傷的部位，應采取保護措施;

　　c)塑料護套線在室內沿建筑物表面水平敷設高度距地面不應小于2.5m，垂直敷設時距地面高度1.8m以下的部分應采取保護措施;

　　d)公共場所直敷線路應采用銅芯護套絕緣導線，其最小截面應不小于1.5mm2。

　　4.3.1.19 槽盒配線應符合下列規定：

　　a)槽盒應敷設在干燥和不易受機械損傷的場所;

　　b)槽盒內的導線不應有接頭，接頭應設在接線盒內;

　　c)槽盒內的導線應采用阻燃型，阻燃級別應滿足設計要求;

　　d)木槽板應涂絕緣漆和防火涂料，金屬線槽應經防腐處理;

　　e)金屬線槽應可靠接地，但不應作為設備的接地線。

　　4.3.1.20 可撓性金屬管和柔性管配線應符合下列規定：

　　a)敷設在多塵或潮濕場所的可撓金屬保護管，管口及其各連接處均應密封嚴實;

　　b)在可撓金屬保護管有可能受重物壓力或明顯機械沖擊處，應采取機械保護措施;

　　c)在悶頂內從接線盒引向器具的絕緣導線應采用可撓金屬管或柔性金屬管等保護，導線不應有裸露部分;

　　d)嵌入頂棚內的燈具，燈頭引線應采用柔性金屬管保護，其保護長度不宜超過1m;

　　e)悶頂內有可燃物體，但受條件限制局部不能穿金屬管時，可穿金屬軟管保護，其長度不應大于2m，導線不得裸露;

　　f)可撓金屬管、盒(箱)連接處，應采用專用接線夾接地，其接地線截面不應小于4mm2的多股銅線，不應采用熔焊連接;

　　g)當可撓金屬管與盒(箱)連接時，無電氣連接部分的兩端應跨接接地線，其接地線截面不應小于4mm2的多股銅線。

　　4.3.1.21 電纜橋架接地應符合下列規定：

　　a)電纜橋架接地適用于電纜較多或電纜較集中的場合。在有腐蝕或特別潮濕的場所，應根據腐蝕介質的不同對橋架采取相應的防護措施;

　　b)電纜橋架多層敷設時，其電力電纜層間距離不應小于0.3m;控制電纜層間距離不應小于0.2m;弱電電纜與電力電纜層間距離不應小于0.5m，如有屏蔽蓋板可減小到0.3m;橋架上部距頂棚、梁等障礙物不宜小于0.3m;

　　c)電纜在橋架中可以無間距敷設，但配電線纜在其內截面的填充率不應大于40%，控制線纜不應大于50%;

　　d)電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道上方、腐蝕性液體管道下方，如有困難應采取防腐隔熱措施;

　　e)電纜在橋架中水平敷設時宜間隔10-15米設一固定卡子，在垂直敷設時宜在頂部設置固定吊鉤，必須間隔3米設一固定卡子;并在首端、尾端、轉彎及每隔50m處設置標記，注明電纜編號、型號規格及用途;

　　f)電纜橋架轉彎處的彎曲半徑應不小于橋架內電纜最小允許彎曲半徑的最大值：電纜橋架不應在穿過樓板或墻壁處進行連接;

　　g)同一電纜橋架中，應選用同一阻燃等級的電纜;

　　h)電纜在橋架中不應有接頭。當橋架內有專用分支器時，其分支接頭應設置于方便安裝、檢查的部位，接頭的總截面積不應超過該點托盤、槽盒內截面的75%。

　　4.3.1.22 封閉式母線布線應符合下列規定：

　　a)封閉式母線布線一般適用于干燥、無腐蝕性氣體的室內場所;

　　b)不宜敷設在腐蝕性氣體管道和熱力管道上方、腐蝕性液體管道下方，如有困難應采取防腐隔熱措施;

　　c)封閉式母線水平敷設時的支持點間距不宜大于2m;垂直敷設時，應在通過樓板處用專用附件支撐和以支架沿墻支持，支持點間距不宜大于2m;

　　d)封閉式母線不應在穿過樓板或墻壁處進行連接;封閉式母線終端無引出線時，終端頭應封閉;封閉式母線在穿過防火樓板或防火墻壁時應采取防火隔離措施。

　　4.3.1.23 電氣豎井布線應符合下列規定：

　　a)電氣豎井布線一般適用于建筑物內的垂直線路敷設;

　　b)不應和電梯井、管道井共用一豎井;

　　c)避免鄰近煙道、熱力管道及其它散熱量大或潮濕的設施;避免與電梯井及樓梯間相鄰;

　　d)強電與弱電宜分別設豎井，當受條件限制必須合用時，強電與弱電線路應布置在豎井兩側或采取隔離措施;

　　e)豎井內不應有無關的管道和線路通過。

　　4.3.1.24 二次回路接線

　　a)二次回路接線應符合下列規定：

　　1)應按有效圖紙施工，接線應正確;

　　2)導線與電氣元件間應采用螺栓連接、插接、焊接或壓接等，且均應牢固可靠;

　　3)盤、柜內的導線不應有接頭，芯線應無損傷;

　　4)多股導線與端子、設備連接應壓終端附件;

　　5)電纜芯線和所配導線的端部均應按圖標明其回路編號，編號應正確，字跡應清晰，不易脫色;

　　6)配線應整齊、清晰、美觀，導線絕緣應良好;

　　7)每個接線端子的每側接線宜為1根，不得超過2根;對于插接式端子，不同截面的兩根導線不得接在同一端子中;螺栓連接端子接兩根導線時，中間應加平墊片。

　　b)盤、柜內電流回路配線應采用截面不小于2.5mm2、標稱電壓不低于450V/750V的銅芯絕緣導線，其他回路截面不應小于1.5mm2;電子元件回路、弱電回路采用錫焊連接時，在滿足載流量和電壓降及有足夠機械強度的情況下，可采用不小于0.5mm2截面的絕緣導線;

　　c)導線用于連接門上的電器、控制臺板等可動部位時，尚應符合下列規定：

　　1)應采用多股軟導線，敷設長度應有適當裕度;

　　2)線束應有外套塑料纏繞管保護;

　　3)與電器連接時，端部應壓接終端附件;

　　4)在可動部位兩端應有固定端子并牢固固定。

　　d)引入盤、柜內的電纜及其芯線應符合下列規定：

　　1)電纜、導線不應有中間接頭，必要時，接頭應接觸良好、牢固，不得絞接，不承受機械拉力，并應保證原有的絕緣水平;屏蔽電纜應保證其原有的屏蔽電氣連接作用;

　　2)電纜應排列整齊、編號清晰、避免交叉、固定牢固，不得使所接的端子承受機械應力;

　　3)鎧裝電纜進入盤、柜后，應將鋼帶切斷，切斷處應扎緊，鋼帶應在盤、柜側一點接地;

　　4)屏蔽電纜的屏蔽層應接地良好;

　　5)橡膠絕緣芯線應外套絕緣管保護;

　　6)盤、柜內的電纜芯線接線應牢固、排列整齊，并應留有適當裕度;備用芯線應引至盤、柜頂部或線槽末端，并應標明備用標識，芯線導體不得外露;

　　7)強、弱電回路不應使用同一根電纜，線芯應分別成束排列;

　　8)電纜芯線及絕緣不應有損傷;單股芯線不應因彎曲半徑過小而損壞線芯及絕緣。單股芯線彎圈接線時，其彎線方向應與螺栓緊固方向一致;多股軟線與端子連接時，應壓接相應規格的終端附件;

　　9)在油污環境中的二次回路應采用耐油的絕緣導線，在日光直射環境中的橡膠或塑料絕緣導線應采取防護措施。

　　4.3.2 儀器檢測

　　4.3.2.1 電線電纜電氣連接點、接線端子不應有放電現象。

　　4.3.2.2 電線電纜在滿負荷情況下通過的電流不得大于其安全載流量。

　　4.3.2.3 電線電纜的安全載流量應大于斷路器的長延時整定值或熔斷器熔芯額定值。

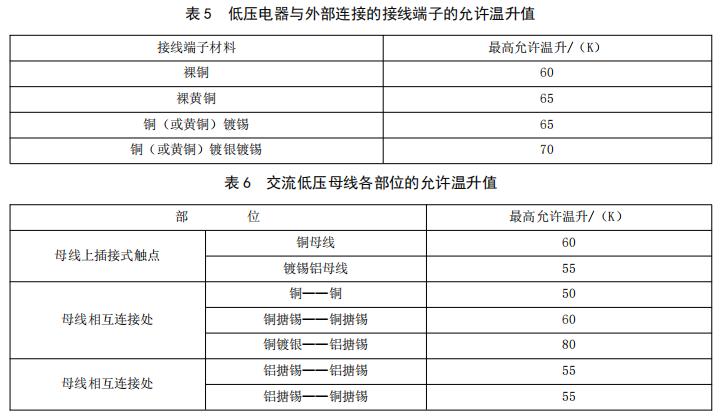

　　4.3.2.4 導線連接點、接線端子溫升應符合表5中的規定。

　　4.3.2.5 通過負荷電流時，線芯溫度不應超過電纜絕緣所允許的長期工作溫度，見表7。

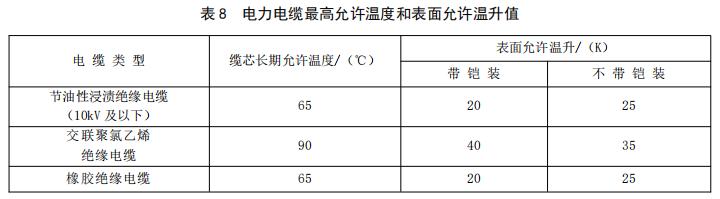

　　4.3.2.6 電力電纜的表面允許溫升應符合表8的規定。

　　4.3.2.7 電線電纜絕緣電阻測試

　　a)對于低壓成套配電柜、箱及控制柜(臺、箱)間線路的相間和相對地間絕緣電阻值，饋電線路不應小于0.5MΩ，二次回路不應小于1MΩ;二次回路的耐壓試驗電壓應為1000V，當回路絕緣電阻值大于10MΩ時，應采用2500V兆歐表代替，試驗持續時間應為1min或符合產品技術文件要求;

　　b)直流柜試驗時，應將屏內電子器件從線路上退出，主回路相間和相對地間絕緣電阻值不應小于0.5MΩ。

　　4.3.2.8 三相回路中PE線內流過的正常泄漏電流，不宜超過1A，當此電流不正常的過大時，應查出其原因。

　　4.4 照明燈具與插座

　　4.4.1 直觀檢查

　　4.4.1.1 應根據照明場所的環境條件而選用適應的燈具與光源：

　　a)在潮濕的場所，應采用相應防護等級IPxx的防水燈具或帶防水燈頭的開敞式燈具;

　　b)在高溫場所，宜采用散熱性能好、耐高溫的燈具;

　　c)在有腐蝕性氣體或蒸汽的場所，宜采用防腐蝕密閉式燈具，如采用開敞式燈具，各部分應有防腐蝕或防水措施;

　　d)在易受機械損傷、光源自行脫落可能造成人員、財物損失，易造成電氣火災的場所使用的燈具應加設防掉落保護網或其它相應的防護措施。

　　4.4.1.2 庫房?jī)?nèi)嚴禁使用碘鎢燈照明，采用其它光源照明時，應有可靠的防火安全措施。燈具應固定安裝在走道上方，并加金屬網罩保護。儲有可燃物品的倉庫，白熾燈的功率不應超過60W，必須采用有防護罩的燈具和墻壁開關，不得使用無防護罩的燈具和拉線開關。

　　4.4.1.3 超過60W的白熾燈、鹵素?zé)?、熒光高壓汞燈等照明燈?包括鎮流器)不應安裝在可燃材料和可燃構件上。

　　4.4.1.4 當燈具的高溫部位靠近可燃物的裝修材料時，應采取隔熱(如采用玻璃絲、石膏板、石棉板等加以隔熱防護)、散熱(如在燈具上增加散熱空隙或加強頂棚內的通風降溫)等防火保護措施。

　　4.4.1.5 嵌入式燈具、貼頂燈具以及光檐(槽燈)照明采用鹵鎢燈以及單燈功率超過100W的白熾燈時，燈具(或燈)引入線應選用105℃～250℃耐高溫的絕緣電線，或采用瓷管等不燃材料作隔熱保護。

　　4.4.1.6 舞臺、劇院、演播廳等場所的專用燈具不應安裝在可燃基座上，貼近燈頭的引出線應用高溫線或瓷套管保護，再經接線柱與燈具連接，配線接點必須設在金屬接線盒內。導線不得靠近燈具表面或敷設在高溫?zé)艟吒浇?，聚光燈的聚光點不應落在可燃物上。

　　4.4.1.7 照明燈具上所裝的光源，不應超過燈具的額定功率。

　　4.4.1.8 每個燈控開關所控?zé)艟叩目傤~定電流值不應大于該燈控開關的額定電流。

　　4.4.1.9 電源插座回路應安裝剩余電流動作報警裝置或保護器，接線應符合4.2.2.1.3的規定。

　　4.4.1.10 連接燈具的軟線應盤扣、搪錫壓線，當采用螺口燈頭時，相線應接于螺口燈頭中間的端子上。

　　4.4.1.11 當交流、直流或不同電壓等級的插座安裝在同一場所時，應有明顯的區別，插座不得互換;配套的插頭應按交流、直流或不同電壓等級區別使用。

　　4.4.1.12 插座接線應符合以下要求：

　　a)單相兩孔插座，面對插座的右孔或上孔與相線連接，左孔或下孔應與中性導體(N)連接;單相三孔插座，面對插座的右孔應與相線(L)連接，左孔應與中性導體(N)連接;

　　b)單相三孔、三相四孔及三相五孔插座的保護接地導體(PE)應接在上孔;插座的保護接地導體端子不得與中性導體端子連接;同一場所的三相插座，接線的相序應一致;插座應選擇帶有接地插孔的產品，當安裝插座的接線盒為金屬材質時，插座的接地插孔端子和金屬接線盒應有可靠的電氣連接;

　　c)保護接地導體(PE)在插座間不得串聯連接;

　　d)相線與中性導體(N)不應利用插座本體的接線端子轉接供電。

　　4.4.1.13 插座安裝應符合下列規定：

　　a)托兒所、幼兒園及小學等兒童活動場所，應采用安全性插座，插座距地安裝高度不應低于1.8m;

　　b)車間及試(實)驗室的插座安裝高度距地面不小于0.3m，特殊場所暗裝的插座不小于0.15m;同一室內插座安裝高度一致;

　　c)暗裝的插座面板緊貼墻面，四周無縫隙，安裝牢固，表面光滑整潔、無碎裂、劃傷，裝飾帽齊全;

　　d)嵌入式地面插座面板與地面齊平或緊貼地面，蓋板應固定牢固、密封良好，防護等級不應低于IP40;

　　e)展位電源插座應采用安全型，室外布置時，電源插座的防護等級不應低于IP54。

　　4.4.1.14 特殊情況下插座安裝應符合下列規定：

　　a)當接插有觸電危險家用電器的電源時，采用能斷開電源的帶開關插座，開關斷開相線;

　　b)潮濕場所采用密封型并帶保護地線觸頭的保護型插座，安裝高度不低于1.5m;

　　c)備用照明、疏散照明的回路上不應設置插座。

　　4.4.1.15 插座、照明開關靠近高溫物體、可燃物或安裝在可燃結構上時，應采取隔熱、散熱等保護措施。

　　4.4.1.16 導線與插座或開關連接處應牢固可靠，螺絲應壓緊無松動，面板無松動、無燒蝕、無變色、無熔融痕跡或破損。

　　4.4.1.17 非臨時用電，不宜使用移動式插座。當使用移動式插座應符合下列規定：

　　a)禁止放置在可燃物上;

　　b)多功能移動插座電源線應采用銅芯電纜或護套軟線，其軟纜或軟線的截面積，應與插座額定值相匹配。絕緣無磨損，導線無外露現象;

　　c)具有保護線(PE);

　　d)禁止兩個以上串接使用;

　　e)嚴禁超負荷使用;

　　f)移動式插座應滿足強制認證要求;

　　g)室內電源線長度不宜超過10米。

　　4.4.1.18 普通燈具的I類燈具外漏可導電部分必須采用銅芯軟導線與保護導體可靠連接，連接處應設置接地標識，銅芯軟導線的截面積應與進入燈具的電源線截面積相同。

　　4.4.1.19 LED燈具安裝應符合下列規定：

　　a)燈具安裝應牢固可靠，飾面不應使用膠類粘貼;

　　b)燈具安裝位置應有較好的散熱條件，且不宜安裝在潮濕場所;

　　c)燈具用金屬防水接頭密封圈應齊全、完好;

　　d)燈具的驅動電源、電子控制裝置室外安裝時，應置于金屬箱(盒)內;金屬箱(盒)的IP防護等級和散熱應符合設計要求，驅動電源的極性標記應清晰、完整;

　　e)室外燈具配線管路應按明配管敷設，且應具備防雨功能，IP防護等級應符合設計要求。

　　4.4.1.20 引向單個燈具的絕緣導線截面積應與燈具功率相匹配，絕緣銅芯的線芯截面積不應小于1mm2。

　　4.4.2 儀器檢測

　　4.4.2.1 照明燈具與可燃物之間的安全距離應符合下列規定：

　　a)普通燈具不應小于0.3m;

　　b)高溫?zé)艟?聚光燈、碘鎢燈等)不應小于0.5m;

　　c)影劇院、禮堂用的面光燈、耳光燈不應小于0.5m;

　　d)容量為100W～500W的燈具不應小于0.5m;

　　e)容量為500W～20000的燈具不應小于0.7m;

　　f)容量為2000W以上的燈具不應小于1.2m。

　　4.4.2.2 霓虹燈與建筑物、構筑物表面距離不小于20mm。

　　4.4.2.3 以白熾燈作為照明光源的節日彩燈，彩燈的電源除統一控制外，每個支路應有單獨控制開關和熔斷器保護，導線的支持物應安裝牢固。

　　4.4.2.4 建筑物內景觀照明燈具的導電部分對地絕緣電阻值大于2MΩ。

　　4.4.2.5 熒光燈電感式鎮流器線圈的最高允許溫度不應超過給定溫度標定值，如沒有標注溫度標定值時，其最高允許溫度不應超過內有襯紙95℃和內無襯紙85℃;鎮流器外殼的最高允許溫度不應超過給定溫度標定值，如沒有標注給定溫度標定值時，其最高允許溫度不應超過40℃。

　　4.4.2.6 霓虹燈專用變壓器外殼溫度，當環境溫度為40℃時，其最高允許溫升為40K。

　　4.4.2.7 插座、照明開關接線端子、觸點溫度不應超過表5的規定。

　　4.4.2.8 照明燈具及其附件應無火花放電現象。

　　4.4.2.9 使用插座相位檢測儀對插座的相序進行檢測，應滿足4.4.1.12的規定。

　　4.5 動力及電加熱設備

　　4.5.1 直觀檢查

　　4.5.1.1 電動機應符合下列規定：

　　a)電動機應安裝在牢固的基座上，基座周圍應留有適當通道。與其他低壓帶電體、可燃物之間的距離不應小于1.0m，并應保持干燥清潔;

　　b)當電動機與被驅動設備安裝于一個共同的基座上時，因注意皮帶、齒輪等傳動部件活動位置不得觸碰任何與傳動無關的物體;

　　c)電動機、電執行機構的外露可導電部分，必須與保護導體可靠連接;

　　d)電動機外殼接地應牢固、可靠、完好無損;

　　e)電動機應裝設短路保護和接地故障保護，并應根據具體情況分別加裝過載保護、斷相保護和低電壓保護設施;

　　f)電動機的控制設備與線路中電氣元器件的觸頭應無熔焊粘連、變形和嚴重氧化銹蝕等痕跡;

　　g)電動機與其控制設備的端子上所有的接線應壓接牢固，接觸應良好，不應有松動、脫落現象;

　　h)電動機和附屬設備應清潔，0.5m內不應堆放可燃物和其他雜物;

　　i)電動機運行時應無異常聲響和氣味，電氣連接點、殼體等不應有打火放電現象;

　　j)電機的控制裝置、線路正常，儀表、信號指示燈反映正確，操作裝置應可靠，靈活，無脫落、缺損、卡滯現象;

　　k)電動機的控制裝置的電氣元器件外觀應整潔，外殼無破裂，零部件及附件齊全，各接線端子及緊固件應無缺損、銹蝕等現象;

　　l)軸承應潤滑，對使用滑動軸承的設施，油環應滑動，油腔內的油面應到油面計所指示的位置。

　　m)電動機空氣冷卻裝置運轉應正常;

　　n)具有防護或防爆要求的電機，其控制器、配電與控制線路、電機本體的防水、防爆、防靜電等措施應完整，所有裝置上的防護等級、防爆銘牌等標識應完整清晰。

　　4.5.1.2 電加熱器應符合下列基本規定：

　　a)設備的外殼應無損壞或變形，所有附件應齊全、完好;

　　b)設備的控制裝置、線路正常，儀表、信號指示燈反映正確，操作裝置應可靠，靈活，無脫落、缺損、卡滯現象;

　　c)設備的電源進出線孔處應光滑無刺，接線應可靠牢固，導線的絕緣良好，導線無老化、龜裂現象;

　　d)設備運行時應無異常聲響和氣味，電氣連接點、殼體等不應有火花放電現象;

　　e)電源的保護電器應能保護設備及其電源導體，必須嚴格按原設計或按原有保護電器的參數替換損壞了的保護電器;

　　f)電源線電流不應超過允許載流量;

　　g)電加熱器的電源線，應裝設刀開關和短路保護電器，其外露可導電部分必須與保護導體可靠連接。

　　4.5.1.3 超過3kW的電爐等固定式電加熱器應符合下列規定：

　　a)必須有專人負責和看管，人離開時切斷電源。在電氣加熱設備的場合裝設總開關和指示燈，停用時專人負責切斷電源;

　　b)電加熱設備必須安置在難燃且不導熱的基座上，0.5m以內嚴禁放置可燃物，遠離可燃和易燃物;

　　c)工業用的電氣加熱設備應裝設單獨供電回路，電源線應裝設隔離電器和短路、過載及接地故障保護電器;

　　d)導線和熱元件的接線處應緊固，引入線處應采用耐高溫的絕緣材料予以保護。

　　4.5.1.4 低于3kW以下可移動電加熱器具應符合下列規定：

　　a)電加熱器應放置在不燃材料制作的工作臺上，與周圍可燃物應保持0.3m以上的距離;

　　b)電加熱器應采用專用插座和單獨回路供電，引出線應采用石棉、瓷管等耐高溫絕緣套管保護。

　　4.5.2 儀器檢測

　　4.5.2.1 設備接入的電源電壓、頻率、接線方式等應與設備銘牌標志相一致。

　　4.5.2.2 設備工作電流，在正常工作情況下不應超過設備銘牌上額定值。三相用電，三相電流應平衡，任意兩相間的電流差值應小于額定電流的10%。

　　4.5.2.3 設備工作電壓應在額定電壓-5%～+10%范圍內運行，相間電壓不平衡度不應大于5%。

　　4.5.2.4 設備絕緣電阻值應大于0.5MΩ，或應不低于1MΩ/1kV。注：此處測量絕緣電阻所使用絕緣電阻測試儀的電壓等級應與所測量用電設備匹配。

　　4.5.2.5 設備的外殼的最高允許溫度和允許溫升不應超過國家標準的規定值或制造商的規定。

　　4.5.2.6 電動機各部分如制造商無規定時可參照表9的規定。

　　4.5.2.7 電動機滑動軸承的溫度不應超過80℃，滾動軸承的溫度不應超過95℃。

　　4.5.2.8 電氣元器件的觸頭，接線端子、電源插座、開關電器觸電溫升等的溫度，不應超過表5的規定。

　　4.5.2.9 正常情況下不帶電的金屬外殼接地應牢固可靠，完好無損，還應符合《電氣裝置安裝工程接地裝置施工及驗收規范》GB 50169的要求。

　　4.5.2.10 測試保護電路有效性，動力及電加熱設備的裸露導電部件與主接地端間的連接電阻應不超過0.1Ω的要求。測試時的電流值應不小于10A。

　　4.6 自備電源裝置

　　4.6.1 直觀檢查

　　4.6.1.1 自備電源裝置包括柴油發電機、不間斷電源(UPS)、應急電源(EPS)等。其運行環境不應存在潮濕、多塵、高溫、長期振動的情況，也不應有腐蝕性氣體以及易燃易爆物品。

　　4.6.1.2 自備電源裝置具有危險電壓或能級的部件、會造成人身傷害的部件應進行固定、隔離或增加保護裝置，以免造成安全隱患。

　　4.6.1.3 自備電源裝置的外觀應完好、無損壞和變形，其標識應清晰，包含制造商名稱或商標、產品型號、額定電壓、額定電流等基本信息。

　　4.6.1.4 設備運行時的工作電流不應超過額定電流，即不應過負荷運行。各連接點、殼體等無過熱痕跡、無火花放電痕跡。

　　4.6.1.5 檢查各連接導線及連接裝置，連接導線外觀應完好，無損壞;連接裝置易觸及的表面應無毛刺、飛邊及類似尖銳邊緣。

　　4.6.1.6 自備電源裝置的防護等級應滿足產品標準的要求。如無規定，室內安裝的設備應至少滿足IP20的要求，對室外安裝的設備應至少滿足IP44的要求。

　　4.6.1.7 自備電源裝置的剩余電流保護器、功率模塊、銘牌標稱功率、電流及電壓范圍等應與設備的銘牌參數匹配，模擬剩余電流動作2次，剩余電流保護器應可靠動作。

　　4.6.2 儀器檢測

　　4.6.2.1 對穩定運行的自備電源裝置發熱情況進行測試，外部可見的連接端子、可觸及部件、外殼、線纜等部位，最高溫度或溫升應滿足表5、表7的規定。

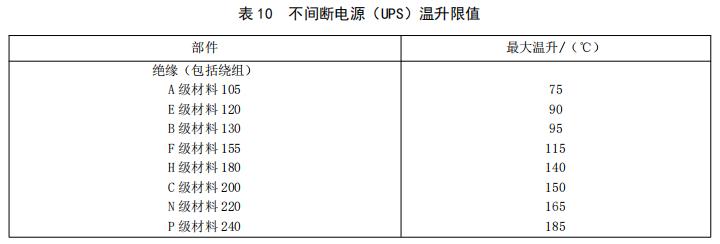

　　4.6.2.2 設備的最高允許溫度和允許溫升不應超過相應設備的國家標準規定值或制造商的規定，不間斷電源(UPS)各部分溫升限值可參照表10的規定。

　　4.6.2.3 測試電源裝置設備的帶電部件與外殼(地或裸露導電部件)之間的絕緣電阻：

　　a)柴油發電機各獨立電氣回路及回路間的絕緣電阻應不小于0.5MΩ;

　　b)不間斷電源(UPS)的輸入端、輸出端對地絕緣電阻值不應小于2MΩ;不間斷電源(UPS)連線及出線的線間、線對地間的絕緣電阻值不應小于0.5MΩ;

　　c)應急電源(EPS)的輸入端、輸出端對地絕緣電阻值不應小于2MΩ。

　　d)4.6.2.4測試保護電路有效性，電源裝置設備的裸露導電部件與主接地端間的連接電阻應不超過0.1Ω的要求。測試時的電流值應不小于10A。

　　4.7 電動汽車及電動自行車充電設施

　　4.7.1 直觀檢查

　　4.7.1.1 充電設施由充電設備、供電設備及配套設施組成，其中電動汽車充電設備主要包括非車載充電機、交流充電樁，電動自行車充電設備主要包括交流充電樁、換電柜、充電柜及充電堆。充電設施不應設在室外地勢低洼易產生積水的場所和易發生次生災害的地點，不宜設在多塵、有腐蝕性氣體以及劇烈振動的場所,充電設施周圍不應堆放可燃物。

　　4.7.1.2 充電設施輸入輸出線纜絕緣無老化、腐蝕和損傷痕跡，端子無過熱痕跡，無火花放電痕跡。

　　4.7.1.3 充電設施的防護等級應滿足下列要求：

　　a)安裝于室內的電動汽車充電設施的防護等級應不低于IP32;

　　b)安裝于室內的電動自行車充電設施的防護等級應不低于IP30;

　　c)安裝于室外以及有淋水風險的室內的充電設施防護等級應不低于IP55。

　　4.7.1.4 充電設施應在醒目位置設置導引標識、安全警告標識。

　　4.7.1.5 電動汽車充電設施應滿足下列要求：

　　a)可移動的充電接口在不充電時，應安全穩定地放置于充電樁指定的接口處，并采取防水、防塵措施;

　　b)充電設備進出線孔封堵情況，不借助專用工具可拆卸的門蓋或外殼的進出線孔應良好封堵，無肉眼可見明顯縫隙;

　　c)充電機豎直安裝于地平面，允許誤差為偏離豎直位置任一方向5°;落地式充電樁安裝基礎應高出地面0.2m及以上，必要時可安裝防撞欄;對于分散式充電設施，當充電設備采用落地式安裝方式時，室內充電設備基礎應高出地坪50mm，室外充電設備基礎應高出地坪200mm;

　　d)充電設備應具有故障報警功能，故障出現后不應自動恢復充電;應具有充電設備保護接地導體連續性持續監測功能，在正常充電過程中，模擬保護接地導體電氣連續性丟失，檢查充電設備是否停止充電;充電設備應具有斷電控制功能和安全門功能，當控制導引功能中斷，或控制導引信號不允許充電，或充電設備門打開等活動造成帶電部位露出時，應切斷對電動汽車的供電，但控制導引電路可以保持通電;

　　e)充電設施中的斷路器、漏電保護器：充電設施應安裝斷路器，且具備過載和短路保護功能，檢查斷路器的有效性;交流充電樁應安裝獨立的剩余電流保護裝置，宜采用A型或B型剩余電流保護裝置，檢查剩余電流保護裝置的有效性。

　　4.7.1.6 電動自行車充電設施應滿足下列要求：

　　a)充電設施的配電系統應由配電箱、專用充電柜(插座箱)組成,宜優先采用專用充電柜型式;

　　b)充電柜應具備充滿自動斷電、定時斷電、充電故障自動斷電、過載保護、短路保護、漏電保護功能，并宜具備充電故障報警、功率監測、高溫報警等功能;

　　c)充電設施的充電用電源應采用專用回路供電，且宜采用三相進線，進線側的上一級電源開關，應具備發生火災報警后，能切斷供電電源的功能;

　　d)供電動自行車充電設備的末級配電箱，其出線回路應設置電氣防火限流式保護器;

　　e)充電設施中不應出現接線板等移動式接線裝置，每個插座箱內不應超過四個插座;

　　f)充電設施的配電箱、充電設備、線路等應具備防撞功能;

　　g)充電設施宜設置視頻監控系統，火災圖像等視頻監控信號應實時傳至消防控制室或有人值守的值班室。

　　4.7.2 儀器檢測

　　4.7.2.1 對充電設施進線測進行電能質量測試：

　　a)在系統正常運行情況下，用電設備端子處的電壓偏差不得超過±5%;

　　b)電動汽車充電設施的供電電壓偏差要求：線電壓380V(—7%～+7%)，相電壓220V(—10%～+7%)。

　　4.7.2.2 對穩定運行的充電設施的發熱情況進行測試，主要關注外部可見的連接端子、可觸及部件、外殼、線纜等部位的溫升。最高溫度或溫升應滿足表5、表7的規定。對異常發熱及臨近限值(10K以內)的部位，應予以重點檢查。

　　對于可抓握的部位，允許的最高溫度不應超過：

　　――金屬部件50℃;

　　――非金屬部件60℃。

　　可以接觸的非抓握部位允許溫度不應超過：

　　――金屬部件60℃;

　　――非金屬部件85℃。

　　4.7.2.3 充電設施非電氣連接的各帶電回路之間、各獨立帶電回路與地(金屬外殼)之間的絕緣電阻不應小于10MΩ。

　　4.7.2.4 保護電路有效性測試，充電設施非絕緣材料外殼任意應該接地的點至總接地之間的電阻不應大于0.1Ω，測量點不應少于3個。

　　4.8 接地和等電位聯結

　　4.8.1 直觀檢查

　　4.8.1.1 IT系統中，包括中性導體在內的任何帶電部分嚴禁直接接地。IT系統中的電源系統對地應保持良好的絕緣狀態。IT系統可在外露可導電部分單獨或集中接地。

　　4.8.1.2 TT系統中，配電變壓器中心點應直接接地。系統內所有電氣設備外露且正常條件下不帶電的可導電部分，宜采用保護導體與共用的接地網或保護接地母線、總接地端子相連。

　　4.8.1.3 TN-S系統、TT系統的中性線除在變電所的一點接地外，不得在其它任何處再接地。

　　4.8.1.4 TN-C-S系統的PEN線應在進入總配電箱內即將PE線和N線分開，分別接入PE線母排和N線母排，分開后不應再連通。PE線和PEN線線內嚴禁接入開關或熔斷器。

　　4.8.1.5 保護線(PE)、保護中性線(PEN)、總等電位聯結線以及接地極連接線應對機械損傷、化學腐蝕以及發生接地故障時電動力的作用具有適當?shù)姆雷o(hù)能力。

　　4.8.1.6 下列金屬部分嚴禁用作保護接地導體或保護聯結導體：

　　a)電纜、插接母線槽、橋架、配電線路保護鋼管;

　　b)煤氣管道;

　　c)金屬水管;d)正常使用中承受機械應力的結構部分;

　　e)柔性或可彎曲的金屬導管(專用于接地目的而特別設計的除外);

　　f)柔性金屬部件;

　　g)支撐線、電纜托盤電纜梯架。

　　4.8.1.7 建筑內供配電系統應設置電源端的系統接地和電氣裝置外露導電部分的保護接地，并保持接地良好。

　　4.8.1.8 凡可被人體同時觸及的外露可導電部分，應連接到同一接地系統;建筑電氣裝置應作總等電位聯結。

　　4.8.1.9 接地裝置應充分利用自然接地體作保護接地的接地極;金屬管和柔性金屬管應有可靠接地。

　　4.8.1.10 金屬電纜橋架、封閉式母線金屬外殼全長應不少于兩處與保護(PE)線相連。

　　4.8.1.11 保護(PE)線和中性線(N)，兩者不得混接和接反。

　　4.8.1.12 接地干線的連接應采用焊接，焊接必須牢固無虛焊。采用銅板等有色金屬不能采用焊接時，可應用螺栓連接。電氣設備上的接地線應采用鍍鋅螺栓連接。

　　4.8.1.13 總接地端子上的每根導體都應能被單獨拆卸，此連接應當可靠，且只有工具才能拆卸。

　　4.8.1.14 建筑物內的總等電位聯結導體應與下列可導電部分相互連接：

　　a)總保護導體(保護線干線);

　　b)總接地導體(接地線干線)和總接地端子;

　　c)建筑物內的公用金屬管道和類似金屬構件(如自來水管、燃?xì)夤艿?;

　　d)建筑結構中的金屬部分、集中采暖和空調部分;

　　e)進入建筑物的可導電體，應在建筑內盡量靠近入口之處與等電位聯結導體連接。

　　4.8.1.15 建筑物電源進戶處低壓配電柜、箱、臺、盤內的接地保護母排(PE)的連接要求：

　　a)當電源為TN-S系統時，應與電源引入時的保護線(PE)可靠連接，并應與建筑物總等電位可靠連接;

　　b)當電源為TN-C-S系統時，電源引入時的接地保護中性線(PEN)應先與保護母排(PE)可靠連接，再用絕緣導體連接中性母排(N)，并應與建筑物總等電位可靠連接TN-C-S系統中的PEN導體從此點分為中性線(N)與保護線(PE)后，不得再將二線互相連接，中性線(N)不得在其它任何處再接地;

　　c)當電源為TN-C系統時，應與電源引引入時的保護中性線(PEN)可靠連接，并應與建筑物總等電位可靠連接;

　　d)當電源為TT系統時，應與建筑物總等電位可靠連接。

　　4.8.1.16 按機械強度要求，保護線(PE)和保護中性線(PEN)的最小截面單根銅線不應小于4mm2，當有機械保護或保護管保護時不應小于2.5mm2。

　　4.8.1.17 當保護線(PE)的材質與相線相同時，其截面應符合表11中的規定;材質不同時，應按不同材質的電阻值進行換算。

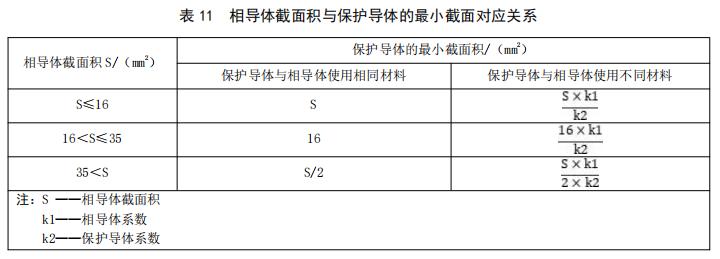

　　4.8.1.18 保護導體的最小截面積應滿足表11規定。

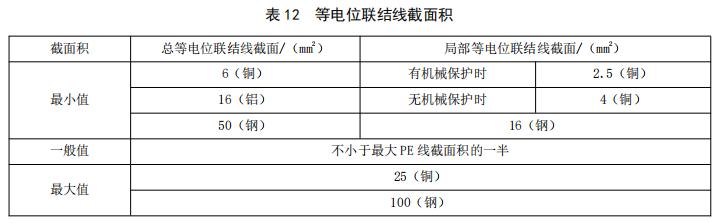

　　4.8.1.19 等電位聯結線的截面應滿足表12的規定。

　　4.8.2 儀器檢測

　　4.8.2.1 所供電的建筑物未做總等電位聯結，設置獨立保護接地裝置時，其接地電阻阻值要求：

　　a)當電源為TN-S系統時，重復接地電阻不應大于4Ω;

　　b)當電源為TN-C-S系統時，重復接地電阻不應大于10Ω;

　　c)當電源為TN-C系統時，重復接地電阻不應大于10Ω;

　　d)當電源為TT制系統時，接地電阻不應大于4Ω。

　　4.8.2.2 所供電的建筑物已做總等電位聯結，其接地電阻阻值要求：

　　a)當電源為TN系統時，重復接地電阻不應大于10Ω;

　　b)當電源為TT制系統時，接地電阻不應大于4Ω。

　　4.8.2.3 防靜電接地電阻一般要求不大于100Ω。

　　4.8.2.4 屏蔽接地接地電阻值不宜大于4Ω。

　　4.8.2.5 建筑各電氣系統的接地，除另有規定外，應采用同一接地裝置，接地裝置的接地電阻應符合其中最小值的要求。各系統不能確定接地電阻時，接地電阻不應大于1Ω。

　　4.9 臨時用電

　　4.9.1 直觀檢查

　　4.9.1.1 臨時施工用電現場或臨時活動現場的用電設備和線路均應按供電電壓等級和容量正確使用,所采用的電器元件應符合國家相關產品標準及臨時用電現場的環境要求。

　　4.9.1.2 臨時配電箱應符合下列要求：

　　a)配電箱0.3m內不得堆放可燃物及其它雜物;

　　b)室內臨時配電箱應固定牢固，各回路斷路器和保護電器應設置在封閉的金屬配電箱內;

　　c)室外配電箱應有防雨雪措施，進出線口應設在箱體的下方并封閉;

　　d)配電箱的外殼接線應牢固可靠，完好無損，配電箱門與箱體應有不小于4mm2的多股銅線連接。

　　4.9.1.3 臨時線路敷設應符合下列要求：

　　a)臨時用電的施工現場或臨時活動現場所供電線路宜采用電纜或護套軟線，嚴禁把布線型導線成捆打結、用鐵絲鐵釘懸掛、不加保護直接敷設于地面或可燃構件上;

　　b)線路沿建筑物敷設時應固定牢固，防止導線直接承受拉力，應符合線路敷設規范;

　　c)室內臨時線路應使用橡套絕緣軟線，導線在橫穿通道地面處應有防機械損傷措施;

　　d)導線的連接點均應使用插接件或?qū)Ｓ眠B接器連接;必須有防止導線連接點直接承受拉力的措施;

　　e)多根橡套絕緣軟線不宜盤繞在一起放置，否則應采取通風散熱措施;

　　f)一般情況，中性導體截面應與相線截面相等。當有可控硅調光裝置時，中性導體截面積不應小于相線截面積的2倍。

　　4.9.2 儀器檢測

　　4.9.2.1 檢測臨時用電場所低壓斷路器、低壓隔離開關、刀開關、熔斷器、互感器、剩余電流動作保護器的各接線端子處的溫度，不應超過表5、表6中最高允許溫度。

　　4.9.2.2 檢測成束敷設和成堆堆放的橡膠絕緣軟線的溫度，不應超過表7、表8中最高允許溫度。

　　4.9.2.3 檢測低壓斷路器、低壓隔離開關、刀開關、熔斷器、互感器和剩余電流動作保護器的各接線端子，不應有打火放電現象。

　　4.10 用戶側新能源供電設施

　　4.10.1 直觀檢查

　　4.10.1.1 用戶側新能源供電設施包括建筑光伏系統、儲能系統、冷熱電三聯供系統等，所采用的電器元件應符合國家相關產品標準，設施周邊環境應符合安全防護的要求，以免造成安全隱患。

　　4.10.1.2 儲能系統應按照其容量、原材料類型、火災危險性、安全疏散和消防救援等因素合理布置，蓄電池應設置在無高溫、無潮濕、無振動、少灰塵、避免陽光直射且有良好通風的電池室內。

　　4.10.1.3 光伏組件的外觀及接線盒、連接器不應有損壞現象;光伏組件間接插件連接應牢固，串、并聯方式及標識應清晰;匯流箱標識應齊全，標簽內容應標明負載的連接點和極性，箱體和支架連接應牢固，外觀及主要零部件不應有損壞、受潮現象，元器件不應有松動或丟失。

　　4.10.2 儀器檢查

　　4.10.2.1 對新能源供電設施出線端進行電能質量測試，指標包括：供電電壓偏差，應符合《電能質量供電電壓偏差》GB/T 12325的規定;電力系統頻率偏差，應符合《電能質量電力系統頻率偏差》GB/T 15945的規定;諧波，應符合《電能質量公用電網諧波》GB/T 14549的規定;三相電壓不平衡，應符合《電能質量三相電壓不平衡度》GB/T 15543的規定;電壓波動與閃變，應符合《電能質量電壓波動和閃變》GB/T 12326的規定。

　　5 檢測規程

　　5.1 檢測要求

　　5.1.1 電氣防火檢測應在電氣系統負荷不少于30%運行1h以上，處于熱穩定后進行。

　　5.1.2 檢測時，委托單位應提供下列資料供現場檢測參考使用：

　　a)配電系統圖;保護、控制、測量二次圖;

　　b)真實、完整的運行狀況記錄和維修記錄;

　　c)歷年的用電數據。

　　5.1.3 進行電氣防火檢測工作時，委托方應配合做好以下工作：

　　a)做好有關線路的倒閘操作;

　　b)做好現場安全提示;

　　c)做好現場安全監護工作;

　　d)配合相關設備拆裝、啟合等操作;

　　e)做好其他現場檢測必要的配合。

　　5.1.4 現場檢測應遵守電氣高、低壓安全作業及委托方其他安全相關規定。

　　5.1.5 檢測人員應按檢測要求記錄檢測數據及相關的信息，檢測完成后形成規范的檢測記錄文檔。

　　5.1.6 檢測儀器的基本配置和主要技術性能參數見附錄C，檢測儀器應滿足量值溯源的要求。

　　5.2 檢測內容

　　5.2.1 建筑電氣防火檢測主要對象為變配電裝置和控制電氣裝置、配電線路、照明燈具與插座、動力及電加熱設備、自備電源裝置、電動汽車及電動自行車充電設施、接地和等電位聯結和臨時用電等。

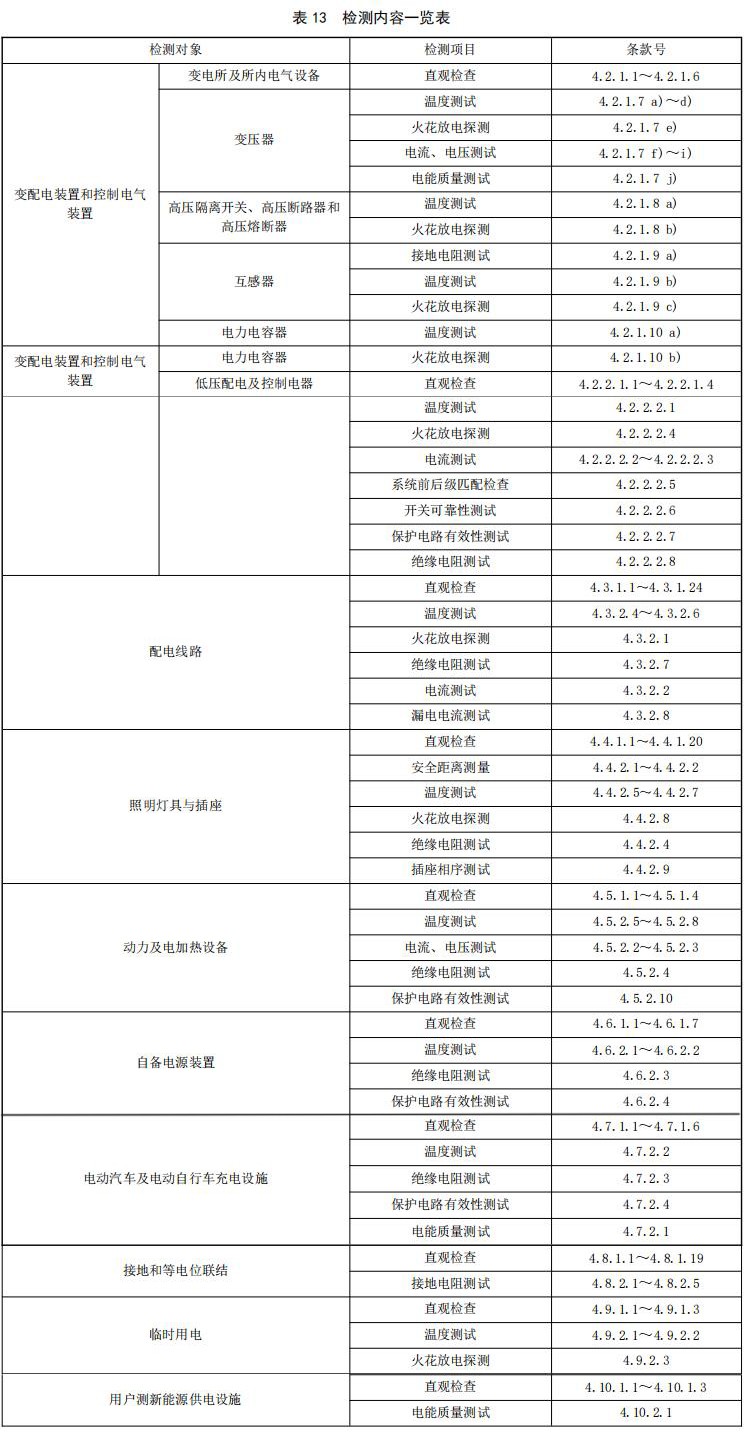

　　5.2.2 建筑電氣防火檢測內容見表13。

　　5.3 抽樣

　　5.3.1 變壓器、高/低壓配電裝置、低壓大型電氣設備等應全部檢測。

　　5.3.2 照明燈具、開關、插座和其它用電設備有條件宜全檢，因數量過大無法全部檢測時，可按防火分區進行抽檢，抽檢率應不低于30%。

　　5.3.3 在電纜溝、豎井、電纜隧道等成束敷設的電氣線路應全部檢測，分支線路應按防火分區進行抽檢，抽檢率應不低于20%。

　　5.3.4 接地和等電位聯結抽檢率應不低于30%。

　　5.4 檢測方法

　　5.4.1 紅外測溫法測溫前應正確選擇被測對象材料的發射率，根據不同的檢測對象選擇適當?shù)膮⒄阵w，用其實際測量溫度來確定環境溫度。

　　5.4.1.1 紅外熱成像儀測溫法

　　a)使用紅外熱成像儀對受檢對象的發熱部位進行普遍掃描，并予存儲;

　　b)對受檢對象的異常發熱部位的溫度分布狀態，使用紅外熱成像儀，從兩個以上的不同觀測角度攝取、存儲熱像圖，并同時記錄實測負載電流和環境溫度等有關參數;

　　c)對受檢對象現場存儲的溫度分布信息，使用計算機分析軟件，進行全面的溫度分布狀態分析;

　　d)根據計算機輸出受檢對象異常發熱部位溫度分布狀態的熱像圖，判定其火災隱患;

　　e)依據表2、表3、表4、表5、表6、表7、表8、表9、表10給出的溫度標準，判定其存在的火災隱患。

　　5.4.1.2 紅外測溫儀測溫法

　　a)根據受檢對象表面視場直徑和紅外測溫儀的距離系數，確定檢測有效距離;

　　b)將紅外測溫儀對準受檢對象發熱部位的中間位置，從不同觀測角度進行三次以上的測溫，取其溫度平均值;

　　c)當紅外熱成像掃描檢測異常高溫或異議時，使用紅外測溫儀對異常發熱或異議部位，從不同觀測角度至少進行三次測溫，取其溫度平均值，與紅外熱成像儀所測數據進行比對;

　　d)依據表2、表3、表4、表5、表6、表7、表8、表9、表10給出的溫度標準，判定其存在的火災隱患。

　　5.4.2 超聲波探測法

　　使用超聲波探測儀在頻率響應的波段對帶電導體進行定向探測，當接收到火花和電弧放電產生的超聲波時，判定存在放電型火災隱患。

　　5.4.3 正弦電流和電壓測量法

　　a)對于低壓配電線路的進線處或干線低壓斷路器的出線端子，使用鉗形表測量相線電流和中性線電流，掌握負載率、過載電流以及三相不平衡電流。依據導線允許載流量和三相電流不平衡度，判定存在的火災隱患;

　　b)對低壓配電線路的進線端，使用鉗形表電壓檔測量電壓調整率和低壓用電設備對地安全電壓，依據電壓調整率、安全電壓值，判定存在的火災隱患。

　　5.4.4 非正弦畸變電流真有效值測量法

　　對于非線性負載比重比較大的低壓配電線路，使用真有效值鉗形表測量其相線和中性線非正弦畸變電流的真有效值，依據導體允許載流量，判定導線的過載情況和存在的火災隱患。

　　5.4.5 漏電電流測量法

　　a)對于低壓配電線路的絕緣導線的漏電電流和漏電保護裝置的動作電流，使用漏電電流測試儀測量，依據漏電電流值，判定存在的火災隱患;

　　b)測量單相的相線和中性線、三相的相線和中性線的剩余電流以及電氣設備保護地線(PE線)的漏電電流，依據漏電電流值，判定存在的火災隱患。

　　5.4.6 導線絕緣電阻測量法

　　a)絕緣電阻測試儀(又稱兆歐表)電壓等級選擇：

　　1)100V以下的電氣設備或回路，采用250V兆歐表;

　　2)100V至500V的電氣設備或回路，采用500V兆歐表;

　　3)500V至1000V的電氣設備或回路，采用1000V兆歐表。

　　b)測量導線絕緣電阻應在停電的情況下使用絕緣電阻測試儀進行，并應符合下列規定：

　　1)測量導線絕緣電阻值，應使用60s測量時間的絕緣電阻值;

　　2)測量饋電線路的絕緣電阻時，應將低壓斷路器、用電設備、電器和儀表等斷開;

　　3)測量饋電線路的絕緣電阻，應測量相線對相線，相線對中性線，相線對地之間的絕緣電阻值。

　　5.4.7 接地電阻測量法

　　a)接地電阻采用兩輔助接地極的方法進行測試;

　　b)TN系統內并聯有大量重復接地，使用鉗式接地電阻測試儀進行接地電阻的測量。

　　5.4.8 隱患判斷方法

　　5.4.8.1 表面溫度判斷法

　　a)當受檢的電氣線路和設備在低負載率的情況下，使用紅外測溫儀測得電氣裝置相關發熱部位的表面溫度，按以下辦法處理：

　　1)這個表面溫度與負載率和接觸電阻的大小密切相關，如果連接部位出現較高的表面溫度時，可以判定是由接觸電阻過大而引起的火災隱患;

　　2)在低負載率情況下，實測的溫度可按下式折合到滿載情況下的溫度與表2、表3、表4、表5、表6、表7、表8、表9、表10的溫度標準加以比較，判定存在的火災隱患。其理論計算公式如下：

　　式中：

　　Te——折合到額定電流下的計算溫度(℃);

　　T——實測負載電流下的溫度(℃);

　　T0′——實測環境溫度(℃);

　　Ie——額定負載電流(A);

　　I——實測負載電流(A);

　　T0——規定的平均最高環境溫度為40℃。

　　b)依據上述計算結果對照表2、表3、表4、表5、表6、表7、表8、表9、表10給出的溫度標準，判定存在的火災隱患。

　　5.4.8.2 比較判斷法

　　a)電流致熱型電氣設備判斷法

　　b)對于電流致熱型的同一電氣設備，當三相負載電流平衡時，比較對應接線端子的溫度(或溫升)的差異，判定存在的火災隱患;

　　c)對同一回路中幾臺電流致熱型的電氣設備，當三相負載電流平衡且彼此相等時，比較其對應接線端子或其它相關發熱部位的溫度(或溫升)的差異判定存在的火災隱患。

　　注：當三相負載電流不平衡或負載率較低時，應充分考慮實際負載電流對溫度(或溫升)的影響。

　　d)電壓致熱型電氣設備判斷法

　　1)對于電壓致熱型的同一臺電氣設備，當三相電壓平衡時，比較其對應接線端子或其它相關發熱部位的溫度(或溫升)的差異，判定存在的火災隱患;

　　2)對同一回路中幾臺電壓致熱型的電氣設備，當三相電壓平衡且負載端電壓相同時，比較其對應接線端子或其它相關發熱部位的溫度(或溫升)的差異，判定存在的火災隱患。當三相電壓不平衡時，應充分考慮三相不平衡電壓對溫度(或溫升)的影響。

　　e)痕跡觀察法利用望遠鏡或視頻顯微鏡觀察放電痕跡、擊穿痕跡和熔融痕跡，判定存在的火災隱患。

　　5.5 結果判定

　　5.5.1 根據標準規定條款，檢測結果將其火災隱患的危險等級劃分為A、B、C三級。

　　A級：指該電氣設備或線路存在的重度火災隱患，可能隨時導致火災的發生;

　　B級：指該電氣設備或線路存在的中度火災隱患，經一段時間孕育和發展過程，可能導致火災的發生;

　　C級：指該電氣設備或線路存在的輕度火災隱患，經較長時間運行可能導致火災的發生。

　　5.5.2 A級火災隱患建議立即整改;B級火災隱患建議重點監測、及時整改;C級火災隱患建議跟蹤監測、適時整改。

　　5.5.3 本標準測試條款中隱患的危險等級按表14劃分，直觀檢查條款中隱患的危險等級按附錄A劃分。

　　5.6 檢測報告

　　建筑電氣防火檢測報告應有如下內容：

　　5.6.1 標題(例如“檢測報告”)。

　　5.6.2 檢測機構的名稱和地址。

　　5.6.3 檢測報告的唯一性標識(如編號)和每一頁上的標識，以確保能夠識別該頁是屬于檢測報告的一部分，以及表明檢測報告結束的清晰標識。

　　5.6.4 檢測依據、檢測方法。

　　5.6.5 檢測的起始和結束日期，被檢單位的名稱和地址。

　　5.6.6 被檢測設備的描述、狀態和明確的標識及其分布的圖形圖片資料。

　　5.6.7 檢測報告應準確、客觀地報告檢測結果，并附有檢測記錄數據。在檢測報告中應明確指明電氣火災隱患存在的部位、名稱、隱患危險等級和整改建議。

　　5.6.8 檢測報告中應有檢測結果與檢測單位有關的聲明。

　　5.6.9 檢測報告應有批準人、審核人、檢測人的簽字或等效的標識和簽發日期，封面、檢測結論加蓋檢測機構公章，頁面騎縫加蓋檢測機構公章(包含全部報告頁數)。

　　5.6.10 出具的檢測報告應與檢測記錄文檔、現場視頻或照片、設計圖紙及相關資料等進行存檔保留。

　　來源：上海市消防協會
